Chainlit + Google Maps 实战：左侧对话、右侧实时地图的交互式 AI 画布教程

网友: 技术文档 2025-07-30 11:53:20

简介

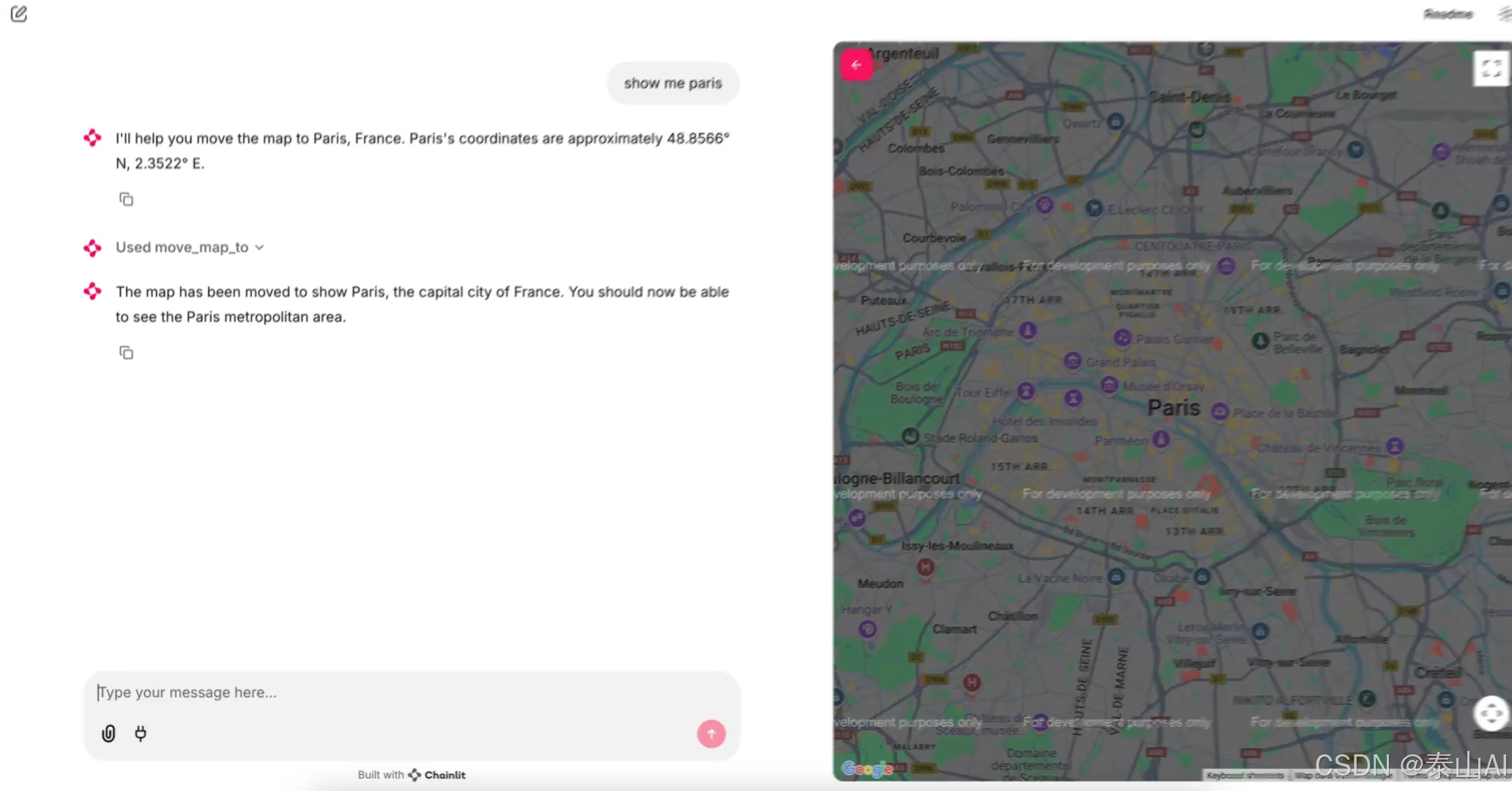

本文主要讲解如何使用chainlit实现一个如何使用元素边栏作为画布的功能，即左侧是对话框，右侧是画布，实时展示左侧对话框中AI回答时需要展示的画面。以地图应用为例，当在对话框中，提问，北京的位置，ai会调用地图工具获取北京的地理坐标，然后在右侧画布的地图上展示AI的位置。
Chainlit + Google Maps 实战：左侧对话、右侧实时地图的交互式 AI 画布教程

教程

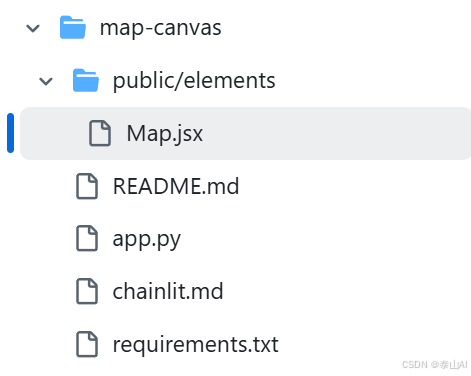

1. 创建一个map-canvas项目文件夹

Chainlit + Google Maps 实战：左侧对话、右侧实时地图的交互式 AI 画布教程

  • 图片中.md类型文件可以忽略！

2. 创建一个app.py 类

代码如下：

import jsonimport chainlit as clfrom anthropic import AsyncAnthropicSYSTEM = \"you are a helpful assistant.\"MODEL_NAME = \"claude-3-5-sonnet-latest\"c = AsyncAnthropic()@cl.step(type=\"tool\")async def move_map_to(latitude: float, longitude: float): await open_map() fn = cl.CopilotFunction( name=\"move-map\", args={\"latitude\": latitude, \"longitude\": longitude} ) await fn.acall() return \"Map moved!\"tools = [ { \"name\": \"move_map_to\", \"description\": \"Move the map to the given latitude and longitude.\", \"input_schema\": { \"type\": \"object\", \"properties\": { \"latitude\": {  \"type\": \"string\",  \"description\": \"The latitude of the location to move the map to\", }, \"longitude\": {  \"type\": \"string\",  \"description\": \"The longitude of the location to move the map to\", }, }, \"required\": [\"latitude\", \"longitude\"], }, }]TOOL_FUNCTIONS = { \"move_map_to\": move_map_to,}async def call_claude(chat_messages): msg = cl.Message(content=\"\", author=\"Claude\") async with c.messages.stream( max_tokens=1024, system=SYSTEM, messages=chat_messages, tools=tools, model=MODEL_NAME, ) as stream: async for text in stream.text_stream: await msg.stream_token(text) await msg.send() response = await stream.get_final_message() return responseasync def call_tool(tool_use): tool_name = tool_use.name tool_input = tool_use.input tool_function = TOOL_FUNCTIONS.get(tool_name) if tool_function: try: return await tool_function(**tool_input) except TypeError: return json.dumps({\"error\": f\"Invalid input for {tool_name}\"}) else: return json.dumps({\"error\": f\"Invalid tool: {tool_name}\"})async def open_map(): map_props = {\"latitude\": 37.7749, \"longitude\": -122.4194, \"zoom\": 12} custom_element = cl.CustomElement(name=\"Map\", props=map_props, display=\"inline\") await cl.ElementSidebar.set_title(\"canvas\") await cl.ElementSidebar.set_elements([custom_element], key=\"map-canvas\")@cl.action_callback(\"close_map\")async def on_test_action(): await cl.ElementSidebar.set_elements([])@cl.set_startersasync def set_starters(): return [ cl.Starter( label=\"Paris\", message=\"Show me Paris.\", ), cl.Starter( label=\"NYC\", message=\"Show me NYC.\", ), cl.Starter( label=\"Tokyo\", message=\"Show me Tokyo.\", ), ]@cl.on_chat_startasync def on_start(): cl.user_session.set(\"chat_messages\", []) await open_map()@cl.on_messageasync def on_message(msg: cl.Message): chat_messages = cl.user_session.get(\"chat_messages\") chat_messages.append({\"role\": \"user\", \"content\": msg.content}) response = await call_claude(chat_messages) while response.stop_reason == \"tool_use\": tool_use = next(block for block in response.content if block.type == \"tool_use\") tool_result = await call_tool(tool_use) messages = [ {\"role\": \"assistant\", \"content\": response.content}, { \"role\": \"user\", \"content\": [  { \"type\": \"tool_result\", \"tool_use_id\": tool_use.id, \"content\": str(tool_result),  } ], }, ] chat_messages.extend(messages) response = await call_claude(chat_messages) final_response = next( (block.text for block in response.content if hasattr(block, \"text\")), None, ) chat_messages = cl.user_session.get(\"chat_messages\") chat_messages.append({\"role\": \"assistant\", \"content\": final_response})

代码解读

这段代码是一个使用 Python 编写的 Chainlit 应用，结合了 Anthropic 的异步 API（AsyncAnthropic）来实现一个基于聊天的交互式地图应用。它允许用户通过自然语言指令让 AI 指导系统移动地图到指定位置。

下面是对整个代码的详细解读：

🧠 1. 导入模块
import jsonimport chainlit as clfrom anthropic import AsyncAnthropic
  • json: 用于处理 JSON 数据。
  • chainlit as cl: Chainlit 是一个用于构建 LLM 应用的框架，提供 UI 和工具支持。
  • AsyncAnthropic: 异步调用 Anthropic 提供的 Claude 大模型。
🧩 2. 系统提示与模型设置
SYSTEM = \"you are a helpful assistant.\"MODEL_NAME = \"claude-3-5-sonnet-latest\"c = AsyncAnthropic()
  • SYSTEM: 定义系统的角色描述。
  • MODEL_NAME: 使用的模型名称。
  • c: 初始化一个异步客户端实例，用于调用 Claude 模型。
🛠️ 3. 自定义工具函数：move_map_to
@cl.step(type=\"tool\")async def move_map_to(latitude: float, longitude: float): await open_map() fn = cl.CopilotFunction( name=\"move-map\", args={\"latitude\": latitude, \"longitude\": longitude} ) await fn.acall() return \"Map moved!\"
  • 这是一个 Chainlit 工具函数，用于将地图移动到指定经纬度。
  • 使用 @cl.step 装饰器标记为一个工具步骤，可以在 UI 中显示。
  • 调用 open_map() 打开地图界面。
  • 使用 CopilotFunction 发送命令给前端的地图组件。
🧰 4. 工具描述定义
tools = [ { \"name\": \"move_map_to\", \"description\": \"Move the map to the given latitude and longitude.\", \"input_schema\": { \"type\": \"object\", \"properties\": { \"latitude\": {  \"type\": \"string\",  \"description\": \"The latitude of the location to move the map to\", }, \"longitude\": {  \"type\": \"string\",  \"description\": \"The longitude of the location to move the map to\", }, }, \"required\": [\"latitude\", \"longitude\"], }, }]
  • 定义工具接口，供 Claude 模型识别并调用。
  • 输入参数是字符串类型，虽然实际传入的是浮点数，但这里可能为了兼容性或格式统一而设为字符串。
🔗 5. 工具映射表
TOOL_FUNCTIONS = { \"move_map_to\": move_map_to,}
  • 将工具名映射到对应的 Python 函数，方便在后续调用中查找执行。
🤖 6. 调用 Claude 模型
async def call_claude(chat_messages): msg = cl.Message(content=\"\", author=\"Claude\") async with c.messages.stream( max_tokens=1024, system=SYSTEM, messages=chat_messages, tools=tools, model=MODEL_NAME, ) as stream: async for text in stream.text_stream: await msg.stream_token(text) await msg.send() response = await stream.get_final_message() return response
  • 向 Claude 发起请求，并流式返回响应。
  • 支持工具调用（tools=tools）。
  • 使用 stream 接口实现实时输出效果。
⚙️ 7. 工具调用函数
async def call_tool(tool_use): tool_name = tool_use.name tool_input = tool_use.input tool_function = TOOL_FUNCTIONS.get(tool_name) if tool_function: try: return await tool_function(**tool_input) except TypeError: return json.dumps({\"error\": f\"Invalid input for {tool_name}\"}) else: return json.dumps({\"error\": f\"Invalid tool: {tool_name}\"})
  • 根据模型返回的 tool_use 决定调用哪个工具。
  • 如果工具不存在或输入不合法，则返回错误信息。
🗺️ 8. 地图打开函数
async def open_map(): map_props = {\"latitude\": 37.7749, \"longitude\": -122.4194, \"zoom\": 12} custom_element = cl.CustomElement(name=\"Map\", props=map_props, display=\"inline\") await cl.ElementSidebar.set_title(\"canvas\") await cl.ElementSidebar.set_elements([custom_element], key=\"map-canvas\")
  • 默认打开旧金山的地图视图。
  • 使用 CustomElement 加载自定义组件（地图）。
  • 设置侧边栏标题和元素。
🚫 9. 关闭地图动作
@cl.action_callback(\"close_map\")async def on_test_action(): await cl.ElementSidebar.set_elements([])
  • 注册一个动作回调，当用户点击关闭地图按钮时清空侧边栏内容。
💬 10. 预设启动语句
@cl.set_startersasync def set_starters(): return [ cl.Starter(label=\"Paris\", message=\"Show me Paris.\"), cl.Starter(label=\"NYC\", message=\"Show me NYC.\"), cl.Starter(label=\"Tokyo\", message=\"Show me Tokyo.\"), ]
  • 在界面上显示三个预设按钮，点击后发送相应消息给模型。
🟢 11. 初始化逻辑
@cl.on_chat_startasync def on_start(): cl.user_session.set(\"chat_messages\", []) await open_map()
  • 当会话开始时初始化对话历史和打开地图。
📨 12. 主消息处理逻辑
@cl.on_messageasync def on_message(msg: cl.Message): chat_messages = cl.user_session.get(\"chat_messages\") chat_messages.append({\"role\": \"user\", \"content\": msg.content}) response = await call_claude(chat_messages) while response.stop_reason == \"tool_use\": tool_use = next(block for block in response.content if block.type == \"tool_use\") tool_result = await call_tool(tool_use) messages = [ {\"role\": \"assistant\", \"content\": response.content}, { \"role\": \"user\", \"content\": [  { \"type\": \"tool_result\", \"tool_use_id\": tool_use.id, \"content\": str(tool_result),  } ], }, ] chat_messages.extend(messages) response = await call_claude(chat_messages) final_response = next( (block.text for block in response.content if hasattr(block, \"text\")), None, ) chat_messages = cl.user_session.get(\"chat_messages\") chat_messages.append({\"role\": \"assistant\", \"content\": final_response})
流程说明：
  1. 接收用户消息 → 添加到 chat_messages
  2. 调用 Claude 获取响应
  3. 如果模型要求调用工具：
    • 解析 tool_use
    • 调用对应函数（如 move_map_to）
    • 构造 tool_result 并再次调用 Claude 继续推理
  4. 直到没有工具需要调用：
    • 提取最终文本回复
    • 显示在界面上
✅ 总结功能亮点：
功能 描述 地图操作 用户可通过自然语言控制地图跳转 工具调用 支持 Chainlit + Claude 的工具调用机制 流式回复 使用 stream 实现逐字输出 预设语句 快速引导用户进行操作 自定义组件 使用 CustomElement 集成地图组件
🧪 示例交互流程：
  1. 用户点击 “Paris”
  2. 系统收到 \"Show me Paris.\"
  3. Claude 判断需要调用 move_map_to(48.8566, 2.3522)
  4. 执行工具函数 → 地图跳转到巴黎
  5. 回复：“Map moved to Paris!”

3. 新建一个requirements.txt文件

内容如下：

chainlit=>2.4.301

4. 自定义地图前端组件

在map-canvas项目文件夹，下新建一个public文件夹，public文件夹下新建一个elements文件夹，elements文件夹新建一个Map.jsx文件，Map.jsx代码如下：

import React, { useEffect, useRef } from \"react\";import { useRecoilValue } from \"recoil\";import { callFnState } from \"@chainlit/react-client\";import { Button } from \"@/components/ui/button\";import { ArrowLeft } from \"lucide-react\";export default function GoogleMap() { const mapRef = useRef(null); const mapInstanceRef = useRef(null); const callFn = useRecoilValue(callFnState); useEffect(() => { // Check if API is already loaded if (window.google && window.google.maps) { // Maps API already loaded, initialize map directly initializeMap(); return; } // Check if the script is already in the process of loading const existingScript = document.querySelector( `script[src^=\"https://maps.googleapis.com/maps/api/js\"]` ); if (existingScript) { // Script is loading but not ready, wait for it const originalCallback = window.initMap; window.initMap = () => { if (originalCallback) originalCallback(); initializeMap(); }; return; } // Load the script only if it\'s not already loaded or loading const script = document.createElement(\"script\"); script.src = `https://maps.googleapis.com/maps/api/js?&callback=initMap`; script.async = true; script.defer = true; // Define the callback function window.initMap = initializeMap; document.head.appendChild(script); // Clean up return () => { // Don\'t remove the script as other components might be using it // Just clean up our callback if (window.initMap === initializeMap) { window.initMap = null; } }; }, []); useEffect(() => { if (callFn?.name === \"move-map\") { const { latitude, longitude } = callFn.args; moveMapTo(latitude, longitude); callFn.callback(); } }, [callFn]); const initializeMap = () => { if (mapRef.current && !mapInstanceRef.current) { mapInstanceRef.current = new window.google.maps.Map(mapRef.current, { center: { lat: props.latitude, lng: props.longitude }, zoom: props.zoom, }); } }; const moveMapTo = (newLat, newLng, newZoom = 12) => { if (!mapInstanceRef.current) return false; // Create a new LatLng object const newPosition = new window.google.maps.LatLng(newLat, newLng); // Pan the map to the new position mapInstanceRef.current.panTo(newPosition); // Update zoom if provided if (newZoom !== null) { mapInstanceRef.current.setZoom(newZoom); } return true; }; return ( <div className=\"h-full w-full relative\"> <Button className=\"absolute z-10\" style={{top: \".5rem\", left: \".5rem\"}} onClick={() => callAction({ name: \"close_map\", payload: {} })} size=\"icon\" > <ArrowLeft /> </Button> <div ref={mapRef} className=\"h-full w-full\" /> </div> );}

代码解读

这段代码是一个使用 React 编写的地图组件 GoogleMap，它实现了以下核心功能：

  • 使用 Google Maps JavaScript API 加载并初始化地图。
  • 响应来自 Chainlit 后端的工具调用（如移动地图到指定经纬度）。
  • 提供关闭地图按钮。

下面是详细的逐段解读和说明：

🧩 1. 引入依赖
import React, { useEffect, useRef } from \"react\";import { useRecoilValue } from \"recoil\";import { callFnState } from \"@chainlit/react-client\";import { Button } from \"@/components/ui/button\";import { ArrowLeft } from \"lucide-react\";
模块 功能 React, useEffect, useRef React 核心模块与生命周期钩子 useRecoilValue, callFnState Chainlit 提供的状态管理，用于接收工具调用指令 Button 自定义 UI 按钮组件 ArrowLeft 图标组件（Lucide Icon）
📌 2. 组件声明与状态绑定
export default function GoogleMap() { const mapRef = useRef(null);  // DOM 容器引用 const mapInstanceRef = useRef(null); // 地图实例引用 const callFn = useRecoilValue(callFnState); // 接收 Chainlit 的函数调用
  • mapRef: 用于挂载 Google Map 的
    元素。
  • mapInstanceRef: 存储实际的 google.maps.Map 实例。
  • callFn: Chainlit 提供的工具调用数据源。当后端通过 CopilotFunction 发送命令时，这里会更新。
🚀 3. 初始化地图：加载 Google Maps API 并创建地图
useEffect(() => { if (window.google && window.google.maps) { initializeMap(); return; } const existingScript = document.querySelector( `script[src^=\"https://maps.googleapis.com/maps/api/js\"]` ); if (existingScript) { const originalCallback = window.initMap; window.initMap = () => { if (originalCallback) originalCallback(); initializeMap(); }; return; } const script = document.createElement(\"script\"); script.src = `https://maps.googleapis.com/maps/api/js?&callback=initMap`; script.async = true; script.defer = true; window.initMap = initializeMap; document.head.appendChild(script); return () => { if (window.initMap === initializeMap) { window.initMap = null; } };}, []);
✅ 功能详解：
  • 首先检查 google.maps 是否已经加载：
    • 如果已加载，直接调用 initializeMap() 创建地图。
  • 如果脚本正在加载但未完成：
    • 替换全局回调函数 initMap，等待加载完成后初始化地图。
  • 如果尚未加载：
    • 动态插入 Google Maps 脚本标签。
    • 设置异步加载，并注册全局回调 initMap。
⚠️ 注意事项：
  • 这个逻辑避免了重复加载 Google Maps API。
  • 回调函数必须是全局的（window.initMap），这是 Google Maps API 的限制。
🔧 4. 工具响应处理：监听 Chainlit 的地图移动请求
useEffect(() => { if (callFn?.name === \"move-map\") { const { latitude, longitude } = callFn.args; moveMapTo(latitude, longitude); callFn.callback(); // 通知后端已完成操作 }}, [callFn]);
  • 当接收到名为 \"move-map\" 的工具调用时，提取经纬度参数并调用 moveMapTo() 移动地图。
  • 执行完后调用 callFn.callback()，告诉后端任务完成。
🗺️ 5. 初始化地图函数
const initializeMap = () => { if (mapRef.current && !mapInstanceRef.current) { mapInstanceRef.current = new window.google.maps.Map(mapRef.current, { center: { lat: props.latitude, lng: props.longitude }, zoom: props.zoom, }); }};

⚠️ 注意问题：

  • 这里使用了 props.latitude、props.longitude 和 props.zoom，但在当前代码中没有看到 props 的定义。
  • 应该是从父组件传入或默认值设定，否则会导致错误。

✅ 建议修改为：

const initializeMap = () => { if (mapRef.current && !mapInstanceRef.current) { mapInstanceRef.current = new window.google.maps.Map(mapRef.current, { center: { lat: 37.7749, lng: -122.4194 }, // 默认旧金山 zoom: 12, }); }};

或者添加 props 支持：

function GoogleMap({ latitude = 37.7749, longitude = -122.4194, zoom = 12 }) { ... }
🔄 6. 地图移动函数
const moveMapTo = (newLat, newLng, newZoom = 12) => { if (!mapInstanceRef.current) return false; const newPosition = new window.google.maps.LatLng(newLat, newLng); mapInstanceRef.current.panTo(newPosition); if (newZoom !== null) { mapInstanceRef.current.setZoom(newZoom); } return true;};
  • panTo: 平滑地将地图中心移动到新位置。
  • setZoom: 可选地调整缩放级别。
🧱 7. 渲染部分：地图容器 + 关闭按钮
return (
 <Button className=\"absolute z-10\" style={{ top: \".5rem\", left: \".5rem\" }} onClick={() => callAction({ name: \"close_map\", payload: {} })} size=\"icon\" >

);
  • mapRef 是地图渲染的目标容器。
  • Button 提供一个关闭地图的按钮，触发 callAction 调用后端动作 close_map。

⚠️ 注意：

  • callAction 函数没有在当前组件中定义或导入，应该从 Chainlit 导出，例如：
import { callAction } from \"@chainlit/react-client\";
✅ 总结功能流程图：

#mermaid-svg-Sh9HKFLD4cB41cz8 {font-family:\"trebuchet ms\",verdana,arial,sans-serif;font-size:16px;fill:#333;}#mermaid-svg-Sh9HKFLD4cB41cz8 .error-icon{fill:#552222;}#mermaid-svg-Sh9HKFLD4cB41cz8 .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-Sh9HKFLD4cB41cz8 .edge-thickness-normal{stroke-width:2px;}#mermaid-svg-Sh9HKFLD4cB41cz8 .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-Sh9HKFLD4cB41cz8 .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-Sh9HKFLD4cB41cz8 .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-Sh9HKFLD4cB41cz8 .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-Sh9HKFLD4cB41cz8 .marker{fill:#333333;stroke:#333333;}#mermaid-svg-Sh9HKFLD4cB41cz8 .marker.cross{stroke:#333333;}#mermaid-svg-Sh9HKFLD4cB41cz8 svg{font-family:\"trebuchet ms\",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-Sh9HKFLD4cB41cz8 .label{font-family:\"trebuchet ms\",verdana,arial,sans-serif;color:#333;}#mermaid-svg-Sh9HKFLD4cB41cz8 .cluster-label text{fill:#333;}#mermaid-svg-Sh9HKFLD4cB41cz8 .cluster-label span{color:#333;}#mermaid-svg-Sh9HKFLD4cB41cz8 .label text,#mermaid-svg-Sh9HKFLD4cB41cz8 span{fill:#333;color:#333;}#mermaid-svg-Sh9HKFLD4cB41cz8 .node rect,#mermaid-svg-Sh9HKFLD4cB41cz8 .node circle,#mermaid-svg-Sh9HKFLD4cB41cz8 .node ellipse,#mermaid-svg-Sh9HKFLD4cB41cz8 .node polygon,#mermaid-svg-Sh9HKFLD4cB41cz8 .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-Sh9HKFLD4cB41cz8 .node .label{text-align:center;}#mermaid-svg-Sh9HKFLD4cB41cz8 .node.clickable{cursor:pointer;}#mermaid-svg-Sh9HKFLD4cB41cz8 .arrowheadPath{fill:#333333;}#mermaid-svg-Sh9HKFLD4cB41cz8 .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-Sh9HKFLD4cB41cz8 .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-Sh9HKFLD4cB41cz8 .edgeLabel{background-color:#e8e8e8;text-align:center;}#mermaid-svg-Sh9HKFLD4cB41cz8 .edgeLabel rect{opacity:0.5;background-color:#e8e8e8;fill:#e8e8e8;}#mermaid-svg-Sh9HKFLD4cB41cz8 .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-Sh9HKFLD4cB41cz8 .cluster text{fill:#333;}#mermaid-svg-Sh9HKFLD4cB41cz8 .cluster span{color:#333;}#mermaid-svg-Sh9HKFLD4cB41cz8 div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:\"trebuchet ms\",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-Sh9HKFLD4cB41cz8 :root{--mermaid-font-family:\"trebuchet ms\",verdana,arial,sans-serif;} 用户点击预设消息 Chainlit 调用 move-map 工具 React 组件接收到 callFn 地图平移至目标坐标

💡 示例使用方式（Chainlit 端）

假设你在 Chainlit 后端有如下工具函数：

@cl.step(type=\"tool\")async def move_map_to(latitude: float, longitude: float): fn = cl.CopilotFunction(name=\"move-map\", args={\"latitude\": latitude, \"longitude\": longitude}) await fn.acall() return \"Moved map to location\"

前端 React 组件会自动接收到这个调用，并执行 moveMapTo()。

5.安装依赖

在项目根目录文件夹下，执行以下命令安装依赖。

pip install -r .\\requirements.txt

6.运行应用程序

要启动 Chainlit 应用程序，请打开终端并导航到包含的目录app.py。然后运行以下命令：

 chainlit run app.py -w

  • -w, --watch：当模块发生变化时重新加载应用。当指定此选项时，将启动文件监视程序，对文件的任何更改都将导致服务器重新加载应用程序，从而允许更快的迭代。

  • -h，--headless：阻止应用在浏览器中打开。

  • -d，--debug：设置日志级别为debug。默认日志级别为error。

  • -c，--ci：以ci模式运行。

  • --no-cache：禁用第三方缓存，如langchain。

  • --host：指定运行服务器的不同主机。

  • --port：指定运行服务器的另一个端口。

  • --root-path：指定运行服务器的子路径。
