Twaver-HTML5基础学习(8)拓扑元素(Element)_网元(Element)、节点(Node)

拓扑元素(Element)

概述

TWaver HTML5中的twaver.Element表示拓扑网元，是TWaver中最重要的数据元素类型。
拓扑元素用于拓扑图，主要分为三大类，Dummy、Node、Link。
其中Dummy在拓扑图中是不可见的，在树组件上可见，通常设置为其他节点的父节点，表示类别或网元组，如将所有的Link类型网元放在一个Dummy节点下，表示Link分类。
Node节点是最常用的网元类型，表示实体对象，包括节点、网元组、子网、设备等。
连线表示节点之间的链接关系，ShapeLink继承于Link，可以用于表示不规则走向的连线。

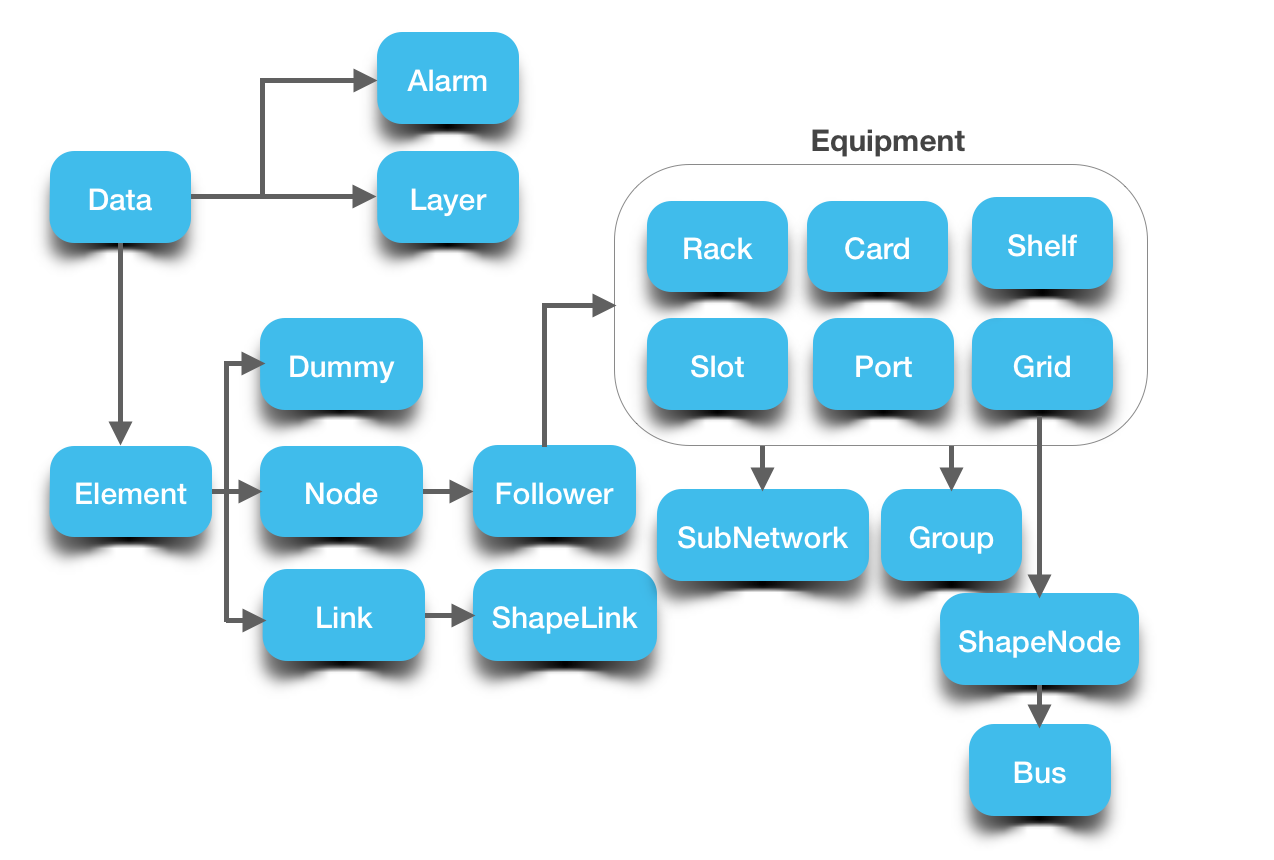

下图中Element部分为拓扑元素的继承结构，其中设备面板元素类型在TWaver HTML5的Demo中提供。

网元(Element)

Element继承于Data接口,扩展定义了告警状态(alarmState)、图层编号(layerID)、视图类型(elementUIClass)等属性。

使用下面方法快速在网元上获取：

//设置、获取图层IDsetLayerID:function(layerId)getLayerID:function()//获取告警状态getAlarmState:function()//elementUIgetElementUIClass:function()//canvasUIgetCanvasUIClass:function()//vectorUIgetVectorUIClass:function()

修改网元样式：

//设置网元样式setStyle:function(styleProp,newValue)//获取网元样式getStyle:function(styleProp,returnDefaultIfNull);//样式设置s:function(style,value)

节点(Node)

twaver.Node继承于twaver.Element,表示拓扑图上的节点。Node通常表示实体对象，可以作为连线的端点，通过x,y,width,height属性确定位置和尺寸,能设置图形等属性。
twaver.Node的图标显示并不是那么的单调，Node不仅支持传统的位图，而且对矢量图也是完全支持的(详细可参考矢量图与动态属性)。

部分获取node属性和方法：

//Node的属性和方法get/setX:function(x)get/setY:function(y)get/setCenterLocation:function(point)get/setLocation:function(point)get/setWidth:function(width)get/setHeight:function(height)translate:function(x,y)

获取与节点相连的连线

getLinks:function()

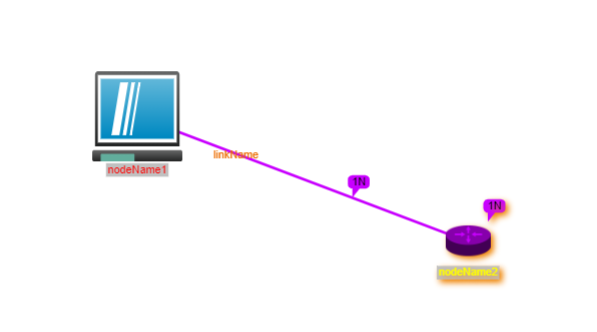

例子：

封装常用方法：

const twaver = require('twaver');// 设置每个图元name的颜色twaver.Styles.setStyle('label.color', '#ec6c00');// 设置每个图元name2的颜色twaver.Styles.setStyle('label2.color', '#57ab9a');twaver.Styles.setStyle('select.color', '#ef8200');//TWaver内部预定义六中告警级别twaver.AlarmSeverity.CRITICAL = twaver.AlarmSeverity.add(500, 'Critical', 'C', "#FF0000");twaver.AlarmSeverity.MAJOR = twaver.AlarmSeverity.add(400, 'Major', 'M', "#FFA000");twaver.AlarmSeverity.MINOR = twaver.AlarmSeverity.add(300, 'Minor', 'm', "#FFFF00");twaver.AlarmSeverity.WARNING = twaver.AlarmSeverity.add(200, 'Warning', 'W', "#00FFFF");twaver.AlarmSeverity.INDETERMINATE = twaver.AlarmSeverity.add(100, 'Indeterminate', 'N', "#C800FF");twaver.AlarmSeverity.CLEARED = twaver.AlarmSeverity.add(0, 'Cleared', 'R', "#00FF00");const { CRITICAL, MAJOR, WARNING, MINOR, INDETERMINATE, CLEARED } = twaver.AlarmSeverityexport const ALARM1 = CLEAREDexport const ALARM2 = INDETERMINATEexport const ALARM3 = MINORexport const ALARM4 = MAJORexport const ALARM5 = CRITICAL/** * 创建一个dataBox容器 * 容器中可以add图元 */export const returnElementBoxFun = () => new twaver.ElementBox()/** * 创建一个画布 network对象 * @param {ElementBox} box  创建一个画布 network对象 */export const returnNetworkFun = (box) => new twaver.vector.Network(box)/** * 创建一个Group * 用于包裹图元 */export const returnGroupFun = (box, obj = {}) => {    let group = new twaver.Group(obj)    box.add(group)    return group}/** * 创建一个容器dataBox和一个画布 * 并将容器实例化画布 * @returns [box,network] box network */export const returnElementBoxAndNetworkFun = () => {    let box = returnElementBoxFun();    let network = returnNetworkFun(box);    return [box, network]}/** * 用于创建一个节点 * @param {ElementBox} box dataBox  * @param {String} name 当前节点的name * @param {Number} x   当前节点的x坐标 * @param {Number} y 当前节点的y坐标 * @returns {Node} Node */export const returnNodeFun = (box, Obj = {}) => {    let node = new twaver.Node(Obj);    // node.setName(name);    // node.setLocation(x, y);    box.add(node);    return node}/** *  * @param {Node} node1 节点1 * @param {Node} node2 节点2 */export const returnLineFun = (node1, node2) => new twaver.Link(node1, node2)/** * 注册图片 用于设置图元的img setImage * @param {String} url 图片 url * @param {NetWork} svg  NetWork对象 */export function returnRegisterImage(url, svg) {    var image = new Image();    image.src = url;    var views = arguments;    image.onload = function () { // getImageName 获取到的图片name用做 node节点的显示img twaver.Util.registerImage(getImageName(url), image, image.width, image.height, svg === true); image.onload = null; for (var i = 1; i < views.length; i++) {     var view = views[i];     if (view.invalidateElementUIs) {  view.invalidateElementUIs();     }     if (view.invalidateDisplay) {  view.invalidateDisplay();     } }    };    // getImageName 获取到的图片name用做 node节点的显示img    const getImageName = (url) => { var index = url.lastIndexOf('/'); var name = url; if (index >= 0) {     name = url.substring(index + 1); } index = name.lastIndexOf('.'); if (index >= 0) {     name = name.substring(0, index); } return name;    }}/* * @param {*} 告警的Id  * @param {*} 告警网元的Id   * @param {*} 告警级别  * @param {*} alarmBox 网元容器.getAlarmBox() */export const returnAlarmFun = (alarmID, elementID, alarmSeverity, alarmBox) => {    var alarm = new twaver.Alarm(alarmID, elementID, alarmSeverity);    alarmBox.add(alarm);}/** *  * @param {*} box 容器dataBox * @param {*} layer layer对象 * @param {*} shape 图层的形状 * @param {*} x node点的坐标 * @param {*} y node点的坐标 * @param {*} width 图层的宽高 * @param {*} height 图层的宽高 * @param {*} fillColor  图层填充颜色 *//** *  * shape  * circle 圆形 * diamond 菱形 * rectangle 长方形 */export const createNode = (box, layer, shape, x, y, width, height, fillColor, ) => {    var node = new twaver.Node();    node.setLayerId(layer.getId());    node.setName('layer-' + layer.getId());    node.setStyle('body.type', 'vector');    node.setStyle('vector.fill.alpha', 0.7);    node.setStyle('vector.shape', shape);    node.setSize(width, height);    node.setLocation(x, y);    node.setStyle('vector.fill.color', fillColor);    box.add(node); return node;}

react页面：

/* * @Descripttion:  * @version:  * @Author: ZhangJunQing * @Date: 2022-04-18 14:44:05 * @LastEditors: ZhangJunQing * @LastEditTime: 2022-04-18 15:34:57 */import React, { useEffect, useState } from 'react'import {    // returnElementBoxFun,    // returnNetworkFun,    returnGroupFun,    returnElementBoxAndNetworkFun,    returnNodeFun,    returnLineFun,    returnRegisterImage,    returnAlarmFun, ALARM1, ALARM2, ALARM3, ALARM4, ALARM5,    createNode} from './utils'const twaver = require('twaver');// const demo = require('demo');const Demo = () => {    const [network, setnetwork] = useState({})    const init = () => { const [box, network] = returnElementBoxAndNetworkFun() setnetwork(_ => network) network.invalidateElementUIs(); document.getElementById("testID").appendChild(network.getView()); // 设置最初的大小 network.adjustBounds({ x: 0, y: 0, width: 800, height: 800 }); // 注册image returnRegisterImage("/static/topoimages/dev1.png", network); returnRegisterImage("/static/topoimages/dev31.png", network); // 创建两个node节点 let nodeName1 = returnNodeFun(box, { name: "nodeName1", location: { x: 200, y: 200 }, width: 100, height: 100 }) let nodeName2 = returnNodeFun(box, { name: "nodeName2", location: { x: 400, y: 400 }, image: "dev1" }) // 设置节点1 样式 nodeName1.setStyle('label.color', 'red'); nodeName1.setStyle('label.fill', 'red'); // 设置节点2 样式 nodeName2.setStyle('label.color', 'yellow'); nodeName2.setStyle('label.fill', '#000'); // 创建node2的告警 returnAlarmFun('node2Alarm', nodeName2.getId(), ALARM2, box.getAlarmBox()) // 链接node1和node2 let line = returnLineFun(nodeName1, nodeName2) // 连线设置name line.setName("linkName") // 给lineName定位  x偏移量 0.3 line.s('label.position', 'from') line.s('label.xoffset', '.3') // line.s('label.yoffset','.3') // 给line设置告警 returnAlarmFun('lineAlarm', line.getId(), ALARM2, box.getAlarmBox()) // 设置告警偏移量 line.s('alarm.postion', 'to') line.s('alarm.xoffset', '0.3') // 添加至dataBox容器 box.add(line)  // 获取x坐标 console.log(nodeName1.getX()) // 获取y坐标 console.log(nodeName1.getY()) // 获取中心点位的坐标 console.log(nodeName1.getCenterLocation()) // 获取x,y坐标 console.log(nodeName1.getLocation()) // 获取宽高 console.log(nodeName1.getWidth(), nodeName1.getHeight()) //  获取与nodeName1相连的line的name console.log(nodeName1.getLinks()) console.log(nodeName1.getLinks()._as[0].getName())    }    useEffect(init, [])    return ( <>     <p style={{ fontSize: "20px", paddingLeft: "50px", poaddingTop: "50px" }}>tips: </p>     <ul style={{ fontSize: "20px", paddingLeft: "50px" }}>  <li>拓扑元素(Element)</li>  <li>网元(Element)</li>  <li>节点(Node)</li>     </ul>     {/* 画布元素需要开启定位 不然生成的图元坐标点会偏移 */}     <div id="testID" style={{ width: "800px", height: "800px", border: "1px solid #ccc", position: "relative" }}></div> </>    )}export default Demo

总结

Node的使用在TWaver中最为常见，也最为重要，下面介绍正确使用Node的基本步骤。
(1).创建DataBox和Network,并绑定Network和DataBox之间的关系,DataBox用于存放所有网元数据，Network用于显示网元;
(2).如果需要自定义图形，则需要先注册图形，图形包括位图和矢量图等。
注册方法：twaver.Util.registerImage:function(name,source,width,height)。具体的使用方法可以参考自定义图形模块。
(3).创建一个新Node:var node = new twaver.Node();
(4).设置Node的属性:名称、位置、样式等等属性;
(5).将新创建的node添加到DataBox中:box.add(node);
这样刚创建的Node将显示在Network中,这不仅仅是使用Node的一般方法，也是使用TWaver中网元的一般方法。

学习参考：TWaver Documents
