STM32 ST-LINK Utility软件的下载、安装、使用（附软件资源）

目录

1 下载ST-LINK Utility软件

2 安装ST-LINK Utility软件

3 通过ST-LINK Utility下载hex程序到单片机

4 通过ST-LINK Utility读取单片机内的程序

正文

1 下载ST-LINK Utility软件

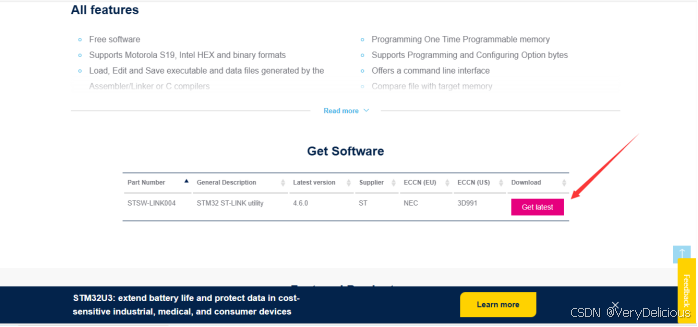

官网下载地址：https://www.st.com/en/development-tools/stsw-link004.html

网盘下载地址【最新版本4.6.0】：

夸克网盘：STM32 ST-LINK Utility 提取码：kj3c

百度网盘：STM32 ST-LINK Utility 提取码：xp88

城通网盘：STM32 ST-LINK Utility 提取码：9868

2 安装ST-LINK Utility软件

（1）下载完成，解压后，找到setup.exe 应用程序，如下图。

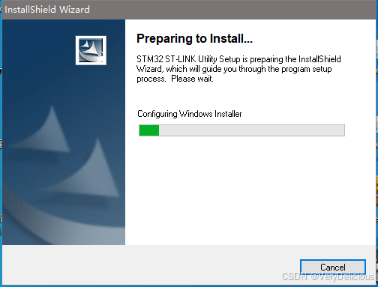

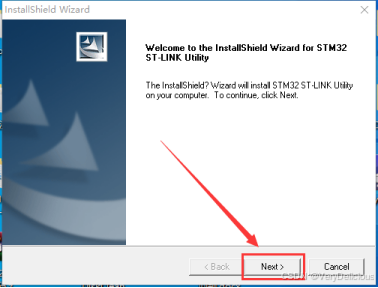

（2）双击打开，如下图。

（3）点击Next，

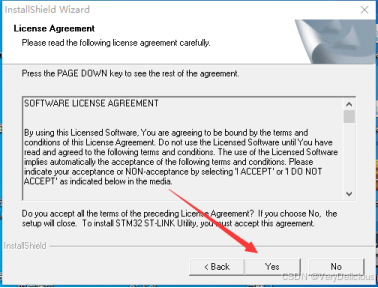

（4）点击Yes，

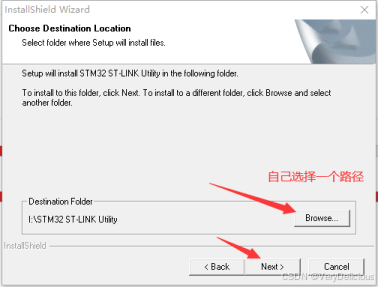

（5）选择安装路径，这里可以自己选择一个安装路径，也可以默认直接点击Next，

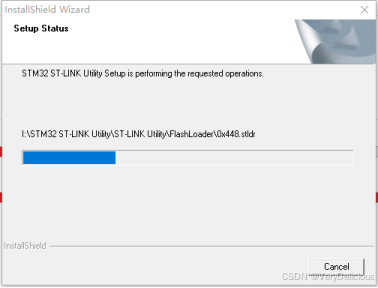

（6）等待安装进度条，

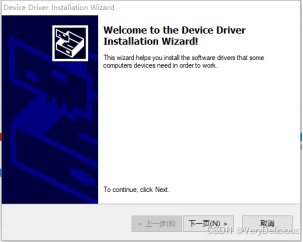

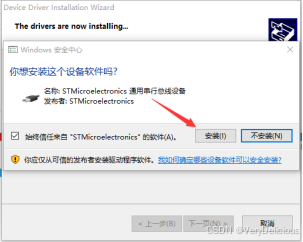

（7）安装过程中会跳出如下图的界面，这是提示安装驱动的，一定要选择安装，否则，后期无法识别到ST-LINK。

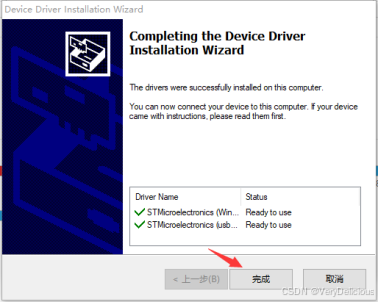

（8）驱动安装完成后，点击完成。

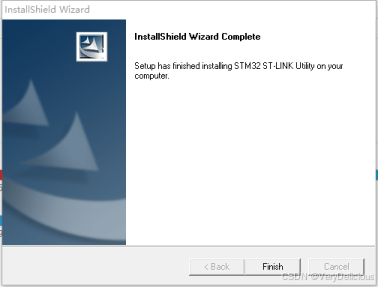

（9）最后，点击Finish，完成安装。

3 通过ST-LINK Utility下载hex程序到单片机

        首先要注意，要先连接到单片机，再选择要下载的程序。如果先选择要下载的程序，再连接单片机的话，由于连接单片机会自动读取单片机内部的程序，所以之前打开的要下载的程序会被覆盖，需要重新打开。

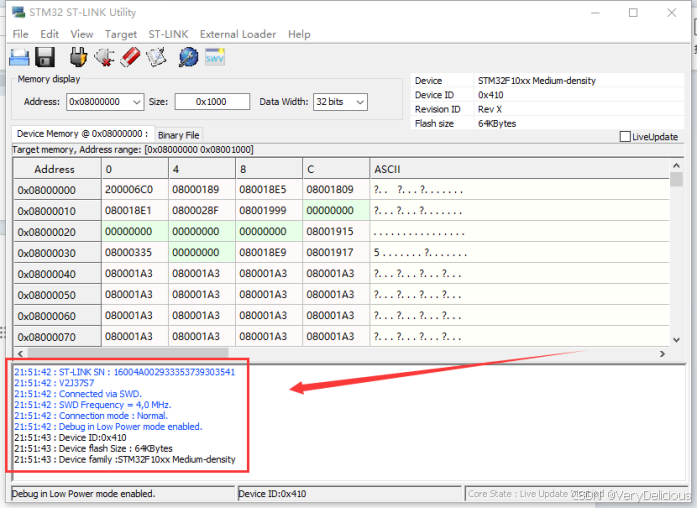

（1）连接单片机。

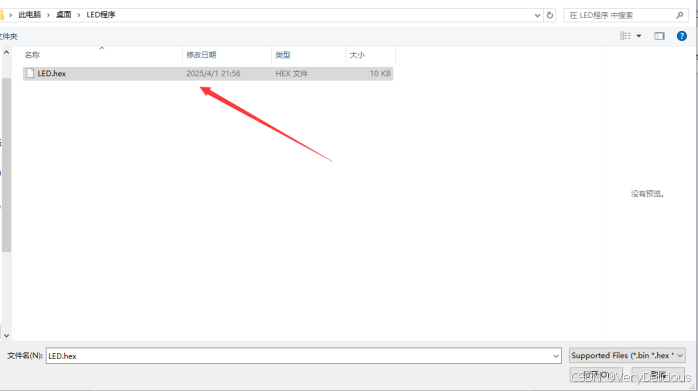

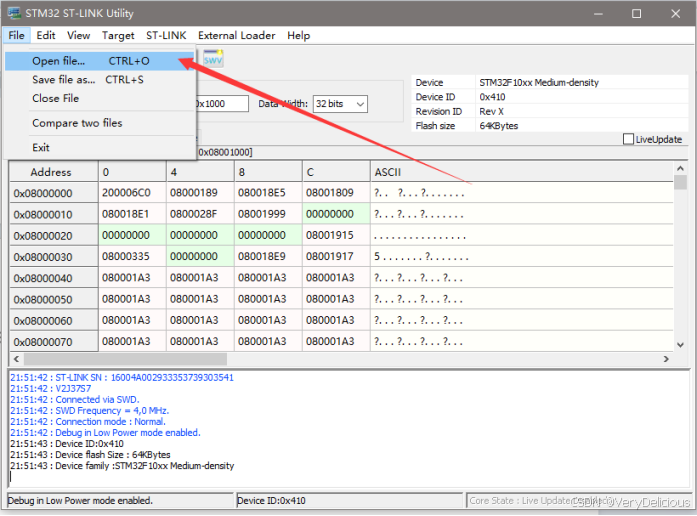

（2）选择要下载的程序，并打开。

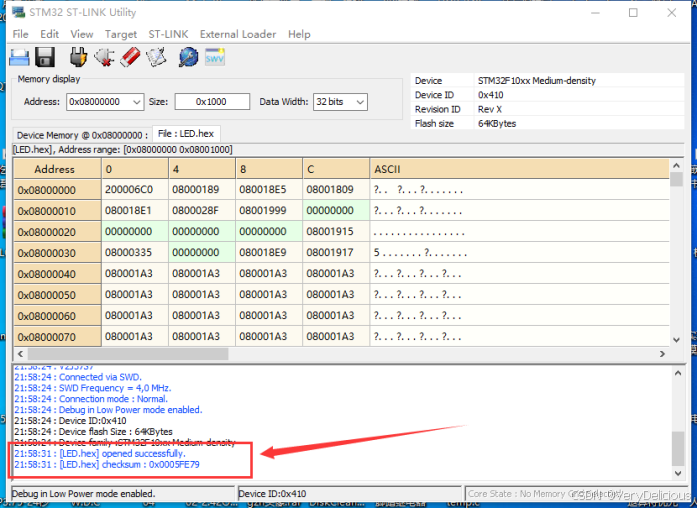

（3）成功打开程序。

（4）点击下载按钮，接着默认操作直接点Start。

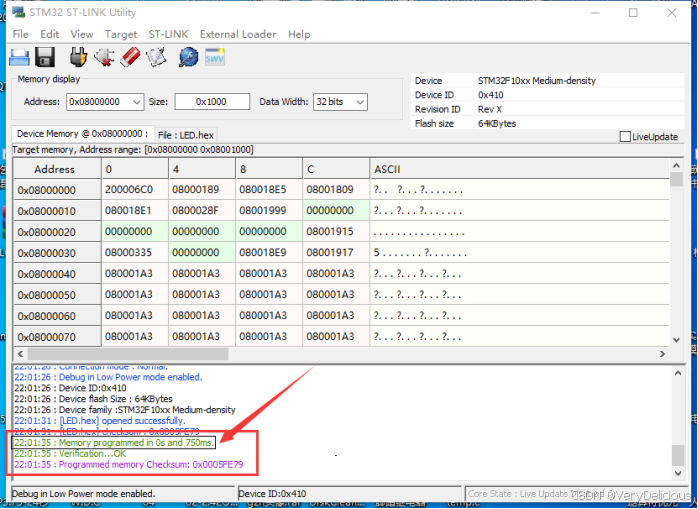

（5）等待绿色进度条走完（程序小的话进度条很快一闪而过），显示下载成功。如下图所示。可以看到Verification ... OK.表示验证成功，即下载成功，有的不会有这一行提示，但只要看到Memory programmed in 0s and 750ms 即表示下载成功。

4 通过ST-LINK Utility读取单片机内的程序

        首先，说明一下，这个只能读取单片机内的二进制程序，读出来存储为bin文件也就是二进制文件或者是hex文件，无法变成.c,.h形式的源文件，这点需要注意。

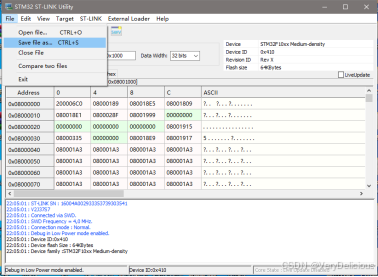

（1）还是首先先连接到单片机，然后点击File——》Save file as... ,如下图所示。

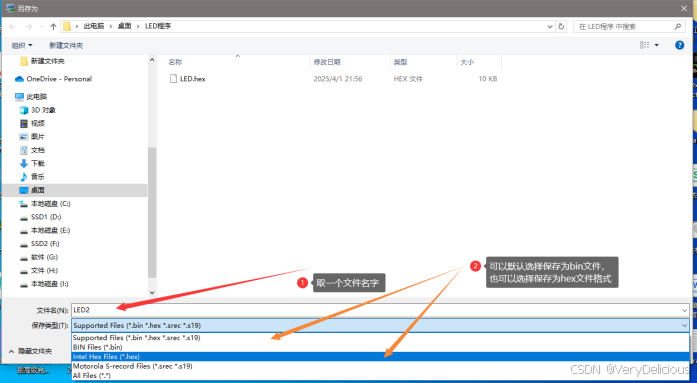

（2）然后，给要保存的文件取一个名字，选择保存为Bin类型的二进制文件，还是hex形式的十六

进制文件。如下图所示。
