【无人机】四旋翼飞行器PD控制附Matlab代码
✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。
🍎 往期回顾关注个人主页：Matlab科研工作室
🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。
🔥 内容介绍
四旋翼飞行器凭借其灵活的操控性能和广泛的应用场景，成为无人机领域的研究热点。而要实现四旋翼飞行器的稳定飞行、精准悬停和轨迹跟踪，高效的控制算法至关重要。PD 控制作为一种经典的线性控制方法，因其结构简单、易于实现且控制效果良好，在四旋翼飞行器控制中得到了广泛应用。
四旋翼飞行器的运动特性
四旋翼飞行器通过四个旋翼的转速差异来实现各种运动状态。当四个旋翼转速相同时，产生的升力合力与重力平衡，飞行器实现悬停；当前后旋翼转速不同时，会产生俯仰力矩，使飞行器绕横轴转动，实现俯仰运动；左右旋翼转速不同则产生滚转力矩，使飞行器绕纵轴转动，实现滚转运动；而两对对角旋翼转速不同时，会产生偏航力矩，使飞行器绕垂直轴转动，实现偏航运动。同时，改变四个旋翼的整体转速，可实现飞行器的升降运动。
四旋翼飞行器是一个多输入多输出、强耦合、非线性的系统，其动力学模型较为复杂。在实际控制中，通常将其运动分解为位置控制和姿态控制两部分，姿态控制是位置控制的基础，只有保证姿态稳定，才能实现精确的位置控制。

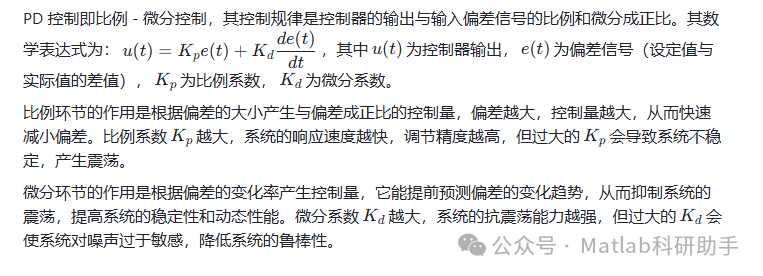

PD 控制的基本原理
四旋翼飞行器 PD 控制系统的设计
四旋翼飞行器 PD 控制系统主要包括姿态 PD 控制和位置 PD 控制两部分。
姿态 PD 控制
姿态控制的目标是使四旋翼飞行器的实际姿态（滚转角、俯仰角、偏航角）跟踪期望姿态。将期望姿态与实际姿态的偏差作为姿态 PD 控制器的输入，控制器的输出为相应的控制力矩，通过调节四个旋翼的转速来产生所需的控制力矩，从而实现姿态的稳定控制。
例如，对于滚转角控制，期望滚转角与实际滚转角的偏差经过比例和微分运算后，得到滚转控制力矩，通过改变左右旋翼的转速差来产生该力矩，使滚转角逐渐趋近于期望滚转角。
位置 PD 控制
位置控制的目标是使四旋翼飞行器的实际位置（x、y、z 坐标）跟踪期望位置。位置 PD 控制器的输入为期望位置与实际位置的偏差，输出为期望姿态（主要是滚转角和俯仰角），将该期望姿态作为姿态 PD 控制器的输入，通过姿态控制来实现位置的控制。
例如，对于 x 方向位置控制，期望 x 坐标与实际 x 坐标的偏差经过比例和微分运算后，得到期望滚转角，姿态 PD 控制器根据该期望滚转角与实际滚转角的偏差产生滚转控制力矩，使飞行器在 x 方向上的位置逐渐趋近于期望位置。
PD 控制器参数的整定
PD 控制在四旋翼飞行器中的应用优势与局限性
优势
PD 控制结构简单，易于实现，计算量小，对硬件要求低，适合在四旋翼飞行器等嵌入式系统中应用。同时，PD 控制能够快速响应偏差，对于四旋翼飞行器这种需要快速动态响应的系统来说，具有较好的控制效果。
局限性
PD 控制是一种线性控制方法，对于四旋翼飞行器这种非线性、强耦合的系统，在大范围运动或受到较大干扰时，控制效果可能会受到影响。此外，PD 控制对系统模型的依赖性较强，当系统模型存在不确定性或参数变化时，鲁棒性较差。
为了克服 PD 控制的局限性，实际应用中常将 PD 控制与其他控制方法（如自适应控制、滑模控制、模糊控制等）相结合，形成复合控制策略，以提高四旋翼飞行器的控制性能和鲁棒性。
总之，PD 控制作为一种经典的控制方法，在四旋翼飞行器控制中具有重要的应用价值。通过合理设计 PD 控制系统和整定控制器参数，可以实现四旋翼飞行器的稳定飞行和精准控制。随着控制理论的不断发展，PD 控制与其他先进控制方法的结合将为四旋翼飞行器的控制带来更好的性能。

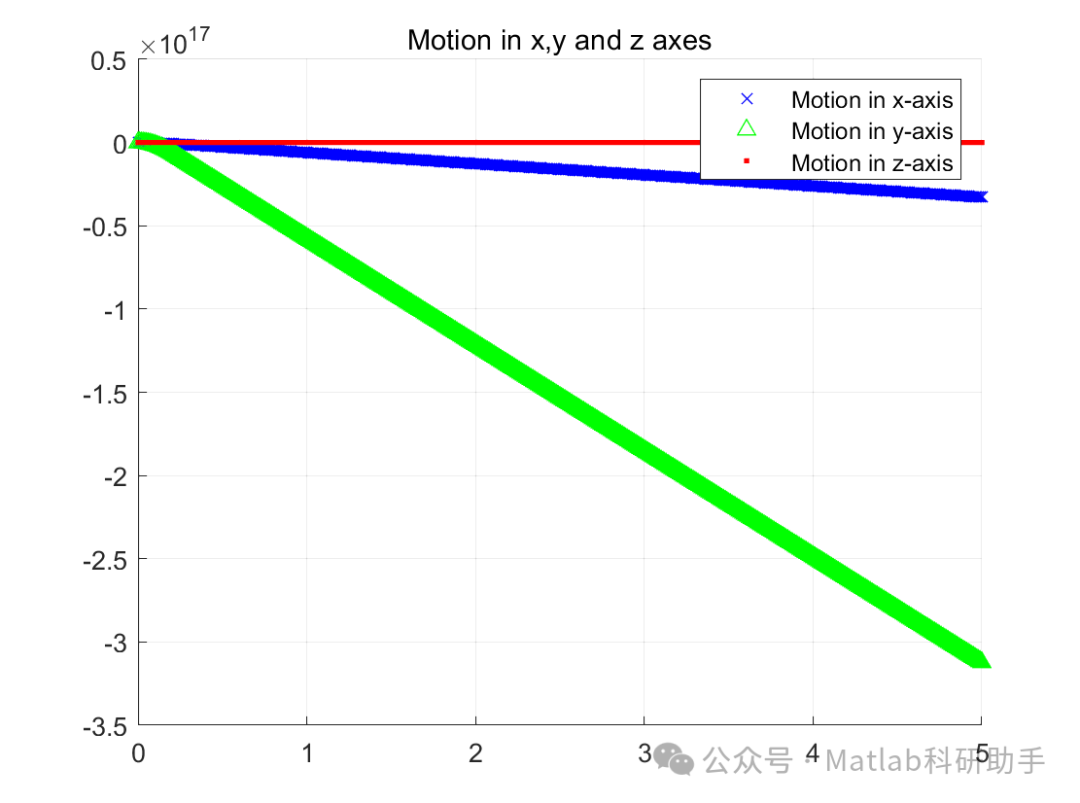

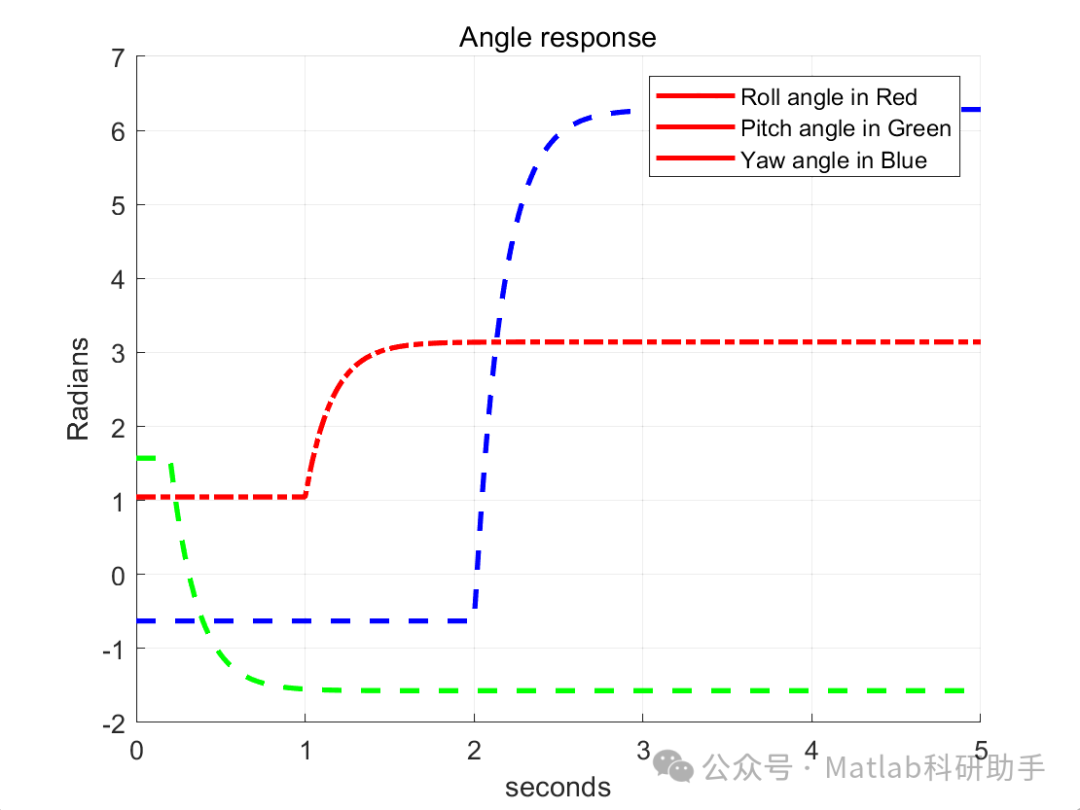

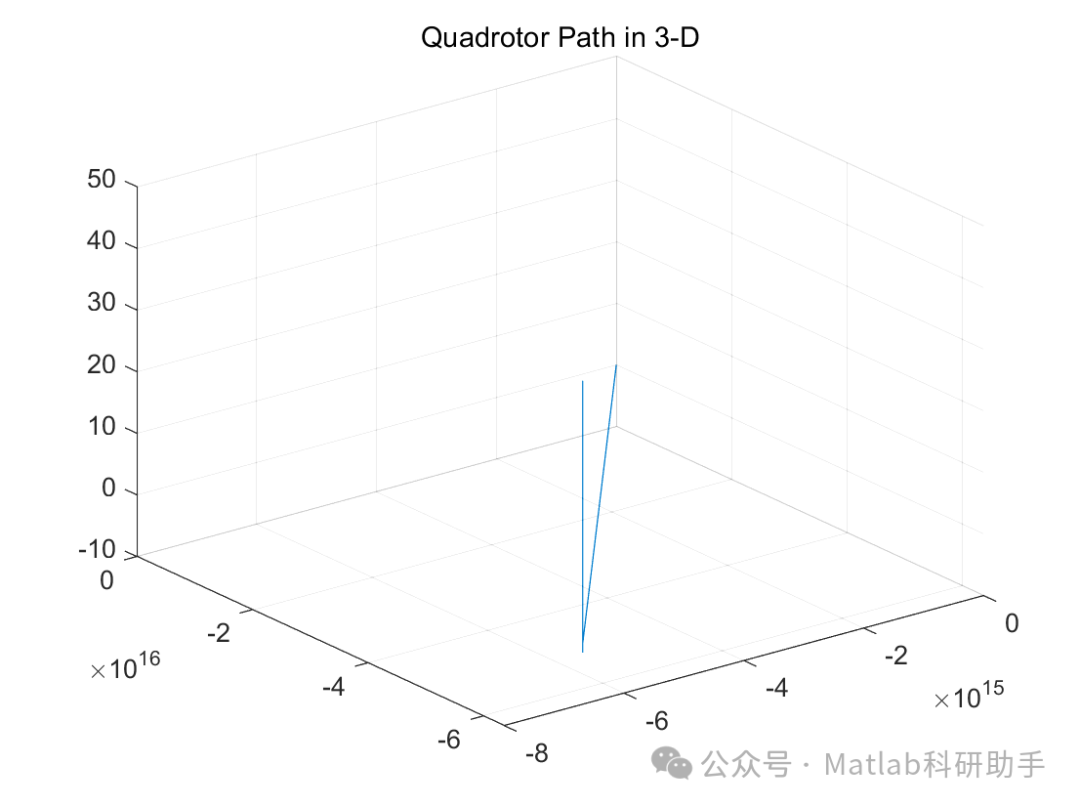

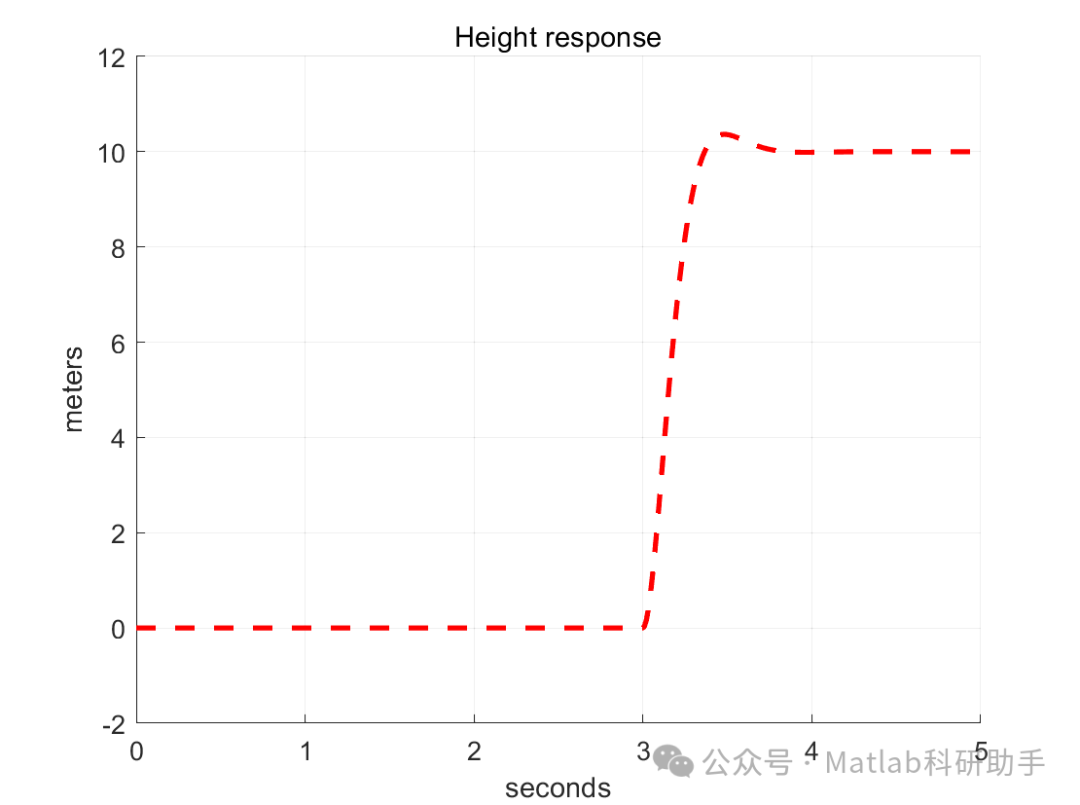

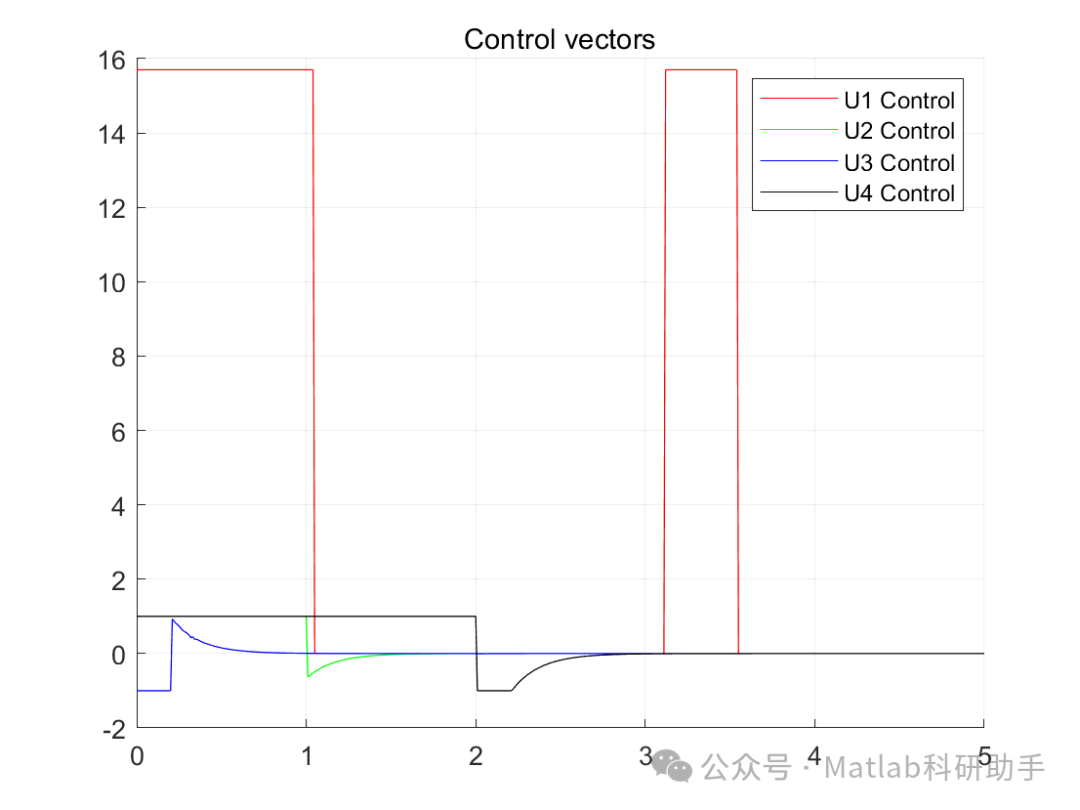

⛳️ 运行结果
