【花雕学编程】Arduino BLDC 之履带机器人GPS路径跟踪

网友: 技术文档 2025-07-30 11:04:04

在这里插入图片描述
《Arduino 手册（思路与案例）》栏目介绍：
在电子制作与智能控制的应用领域，本栏目涵盖了丰富的内容，包括但不限于以下主题：Arduino BLDC、Arduino CNC、Arduino E-Ink、Arduino ESP32 SPP、Arduino FreeRTOS、Arduino FOC、Arduino GRBL、Arduino HTTP、Arduino HUB75、Arduino IoT Cloud、Arduino JSON、Arduino LCD、Arduino OLED、Arduino LVGL、Arduino PID、Arduino TFT，以及Arduino智能家居、智慧交通、月球基地、智慧校园和智慧农业等多个方面与领域。不仅探讨了这些技术的基础知识和应用领域，还提供了众多具体的参考案例，帮助读者更好地理解和运用Arduino平台进行创新项目。目前，本栏目已有近4000篇相关博客，旨在为广大电子爱好者和开发者提供全面的学习资源与实践指导。通过这些丰富的案例和思路，读者可以获取灵感，推动自己的创作与开发进程。
https://blog.csdn.net/weixin_41659040/category_12422453.html

在这里插入图片描述
Arduino BLDC之履带机器人GPS路径跟踪

一、主要特点
GPS导航系统：

通过集成GPS模块，履带机器人可以实时获取地理位置信息，支持路径规划和位置跟踪，确保机器人沿设定路径移动。
路径跟踪算法：

结合PID控制算法、误差修正和数据滤波（如卡尔曼滤波），实现对机器人当前位置与目标路径之间的偏差进行动态调整，从而提高跟踪精度。
电机控制：

使用BLDC电机驱动履带系统，通过PWM信号控制电机的转速和方向，实现灵活的运动控制。
传感器融合：

除了GPS，还可以结合IMU（惯性测量单元）和其他传感器，如超声波传感器、红外传感器等，增强对环境的感知能力，提高路径跟踪的稳定性和可靠性。
模块化设计：

系统可以根据需求进行扩展，用户可以添加不同的传感器或功能模块，如摄像头、环境监测传感器等。

二、应用场景
农业自动化：

在农业领域，履带机器人可以用于精准播种、施肥和喷药，依靠GPS路径跟踪技术实现精确的田间作业。
物流配送：

在仓库或工厂内，履带机器人可实现自动化的物料搬运和配送，按照预设路径高效运输货物。
环境监测：

履带机器人可以应用于环境监测，自动沿预设路径收集数据，如水质监测、土壤分析等。
军事和探测任务：

在危险或难以到达的地区，履带机器人可以执行侦察、探测和其他任务，增强安全性和有效性。
智能家居：

在智能家居系统中，履带机器人可以用于自动清扫等日常任务，提升居住环境的便利性。

三、注意事项
GPS信号质量：

GPS信号受环境影响较大，如高楼、树木等遮挡可能导致信号弱或丢失，需确保在开阔地带进行操作。
路径规划精度：

选择合适的路径规划算法，并考虑障碍物、路况等因素，确保规划路径的可行性和安全性。
电源管理：

确保系统的电源稳定，选择适合的电池和电源管理方案，以防止因供电不足导致的系统故障。
传感器校准：

传感器（如IMU、GPS等）需要定期校准，以确保数据的准确性和可靠性，避免跟踪误差。
通信延迟：

在遥控和数据传输中，需关注通信延迟，确保操控的实时性和安全性。
环境适应性：

履带机器人在不同地形和气候条件下的表现可能不同，需进行充分测试以确保其在各种环境下的稳定性和可靠性。

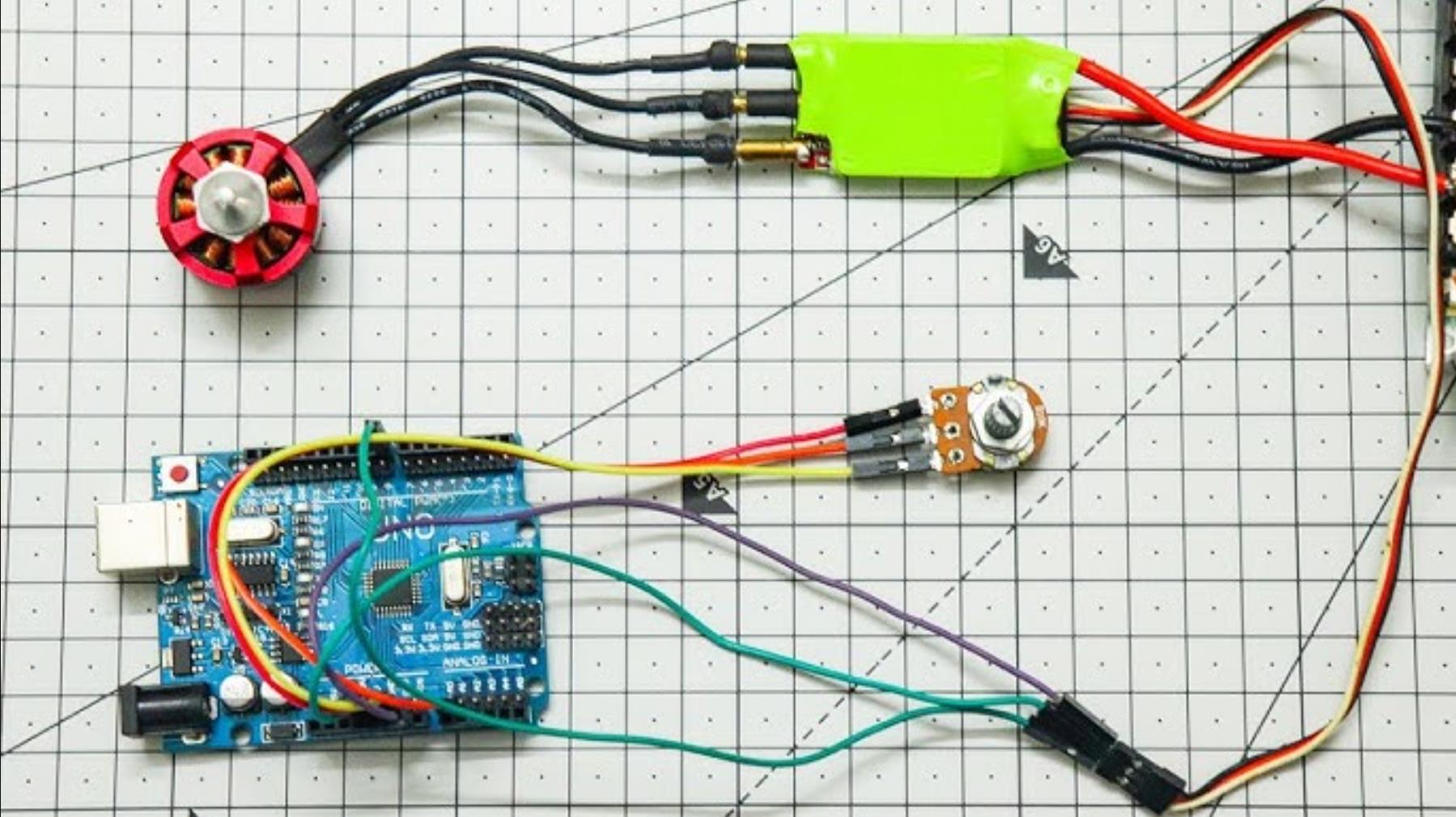

在这里插入图片描述
1、基础GPS路径跟踪

#include #include TinyGPSPlus gps;SoftwareSerial serialGPS(4, 3); // RX, TX#define MOTOR_LEFT 9#define MOTOR_RIGHT 10void setup() { Serial.begin(9600); serialGPS.begin(9600); pinMode(MOTOR_LEFT, OUTPUT); pinMode(MOTOR_RIGHT, OUTPUT);}void loop() { while (serialGPS.available()) { gps.encode(serialGPS.read()); if (gps.location.isUpdated()) { Serial.print(\"Latitude: \"); Serial.print(gps.location.lat(), 6); Serial.print(\" Longitude: \"); Serial.println(gps.location.lng(), 6); // 简单的路径跟踪逻辑 if (gps.location.lat() > 34.0) { digitalWrite(MOTOR_LEFT, HIGH); // 向前 digitalWrite(MOTOR_RIGHT, HIGH); } else { digitalWrite(MOTOR_LEFT, LOW); // 停止 digitalWrite(MOTOR_RIGHT, LOW); } } }}

要点解读：

GPS模块：通过TinyGPSPlus库读取GPS定位信息，实时获取当前位置。
基础控制：根据纬度简单控制履带机器人前进或停止，适合基础学习和简单应用。
逻辑清晰：通过条件判断实现基础的路径跟踪，易于理解和扩展。

2、目标位置路径跟踪

#include #include TinyGPSPlus gps;SoftwareSerial serialGPS(4, 3); // RX, TX#define MOTOR_LEFT 9#define MOTOR_RIGHT 10float targetLat = 34.000000; // 目标纬度float targetLng = -117.000000; // 目标经度void setup() { Serial.begin(9600); serialGPS.begin(9600); pinMode(MOTOR_LEFT, OUTPUT); pinMode(MOTOR_RIGHT, OUTPUT);}void loop() { while (serialGPS.available()) { gps.encode(serialGPS.read()); if (gps.location.isUpdated()) { float currentLat = gps.location.lat(); float currentLng = gps.location.lng(); Serial.print(\"Current Position: \"); Serial.print(currentLat, 6); Serial.print(\", \"); Serial.println(currentLng, 6); // 目标位置跟踪逻辑 if (abs(currentLat - targetLat) < 0.0001 && abs(currentLng - targetLng) < 0.0001) { digitalWrite(MOTOR_LEFT, LOW); // 到达目标，停止 digitalWrite(MOTOR_RIGHT, LOW); } else { digitalWrite(MOTOR_LEFT, HIGH); // 向目标移动 digitalWrite(MOTOR_RIGHT, HIGH); } } }}

要点解读：

目标设置：通过设置目标纬度和经度，实现路径跟踪功能，适用于特定目标。
精确控制：利用经纬度差值判断是否到达目标位置，以控制电机的状态。
实用性：适合无人车、机器人等需要达到特定位置的应用场景，逻辑清晰。

3、动态路径跟踪与调整

#include #include TinyGPSPlus gps;SoftwareSerial serialGPS(4, 3); // RX, TX#define MOTOR_LEFT 9#define MOTOR_RIGHT 10void setup() { Serial.begin(9600); serialGPS.begin(9600); pinMode(MOTOR_LEFT, OUTPUT); pinMode(MOTOR_RIGHT, OUTPUT);}void loop() { while (serialGPS.available()) { gps.encode(serialGPS.read()); if (gps.location.isUpdated()) { float currentLat = gps.location.lat(); float currentLng = gps.location.lng(); Serial.print(\"Current Position: \"); Serial.print(currentLat, 6); Serial.print(\", \"); Serial.println(currentLng, 6); // 动态调整路径跟踪逻辑 if (currentLat < 34.0) { digitalWrite(MOTOR_LEFT, HIGH); // 向前 digitalWrite(MOTOR_RIGHT, LOW); // 左转 } else if (currentLat > 34.0) { digitalWrite(MOTOR_LEFT, LOW); // 右转 digitalWrite(MOTOR_RIGHT, HIGH); } else { digitalWrite(MOTOR_LEFT, LOW); // 停止 digitalWrite(MOTOR_RIGHT, LOW); } } }}

要点解读：

动态调整：根据实时GPS数据动态调整履带机器人方向，提升路径跟踪的灵活性。
复杂控制：通过条件判断实现更复杂的转向控制，适合需要精确导航的应用。
响应能力：结合实时数据反馈，提升机器人在复杂环境中的导航能力。

在这里插入图片描述
4、基础GPS路径跟踪（PID控制直线跟随）

#include #include  TinyGPSPlus gps;double targetLat = 31.2304, targetLng = 121.4737; // 目标GPS坐标（示例：上海坐标）double currentLat, currentLng;double distanceToTarget, bearingToTarget;double pidOutput; // PID控制器（参数需根据机器人动力学调整）PID pid(&distanceToTarget, &pidOutput, &targetLat, 1.0, 0.1, 0.5, DIRECT); // 简化示例 void setup() { Serial.begin(9600); // GPS模块通信波特率 Serial1.begin(9600); // 连接GPS模块（如Neo-6M） pid.SetMode(AUTOMATIC); pid.SetSampleTime(100); // 控制周期100ms} void loop() { // 1. 读取GPS数据 while (Serial1.available() > 0) { if (gps.encode(Serial1.read())) { if (gps.location.isValid()) { currentLat = gps.location.lat(); currentLng = gps.location.lng(); // 2. 计算与目标点的距离和方位角（Haversine公式简化版） distanceToTarget = TinyGPSPlus::distanceBetween(currentLat, currentLng, targetLat, targetLng); bearingToTarget = TinyGPSPlus::courseTo(currentLat, currentLng, targetLat, targetLng); // 3. PID计算控制量（简化逻辑：仅根据距离调整速度） pid.Compute(); float motorSpeed = constrain(100 + pidOutput, 50, 200); // 基础速度+PID修正 // 4. 履带电机控制（假设左右电机对称） setMotorSpeed(LEFT_MOTOR, motorSpeed); setMotorSpeed(RIGHT_MOTOR, motorSpeed); } } }} void setMotorSpeed(int motor, int speed) { // 通过PWM或电调控制BLDC电机（需根据硬件实现） // analogWrite(motorPin, map(speed, 0, 255, PWM_MIN, PWM_MAX));}

要点解读：

GPS数据解析：使用TinyGPS++库简化NMEA数据解析，需确保模块输出频率≥1Hz。
路径跟踪逻辑：通过计算当前位置与目标点的距离和方位角，将距离误差作为PID输入。
履带运动控制：直线跟踪时左右电机同速，转向时需差速控制（案例2扩展）。

5、动态避障路径规划（超声波+GPS融合）

#include  // 超声波传感器库 #define SONAR_NUM 3#define MAX_DISTANCE 200 // 最大探测距离（cm） NewPing sonar[SONAR_NUM] = { // 定义三个超声波传感器（左、前、右） NewPing(2, 3, MAX_DISTANCE), NewPing(4, 5, MAX_DISTANCE), NewPing(6, 7, MAX_DISTANCE)}; float obstacleDistances[SONAR_NUM];bool avoidMode = false; void setup() { Serial.begin(9600); // 初始化GPS（同案例1）} void loop() { // 1. GPS常规跟踪（同案例1） updateGPS(); // 2. 超声波避障检测（周期50ms） static unsigned long lastSonarTime = 0; if (millis() - lastSonarTime > 50) { lastSonarTime = millis(); for (int i = 0; i < SONAR_NUM; i++) { obstacleDistances[i] = sonar[i].ping_cm(); } // 3. 避障逻辑（前方障碍物<50cm时触发） if (obstacleDistances[1] > 0 && obstacleDistances[1] < 50) { avoidMode = true; float turnDirection = (obstacleDistances[0] > obstacleDistances[2]) ? -1 : 1; // 向障碍物少的一侧转向 setMotorSpeed(LEFT_MOTOR, 150 * -turnDirection); // 差速转向 setMotorSpeed(RIGHT_MOTOR, 150 * turnDirection); } else { avoidMode = false; // 恢复GPS跟踪 } }} void updateGPS() { // 同案例1的GPS处理逻辑}

要点解读：

多传感器融合：GPS提供全局路径，超声波处理局部避障，需注意传感器刷新率匹配（GPS≈1Hz，超声波≈20Hz）。
差速转向：履带机器人通过左右电机速度差实现转向，转向半径与速度差成正比。
状态切换逻辑：避障完成后需平滑切换回GPS跟踪模式（可通过加权过渡）。

6、多路径点导航与航位推算（DR）补偿

#include  // 路径点队列 QueueArray<GPSLocation> waypoints; // 存储多个路径点struct GPSLocation { double lat; double lng; }; // 航位推算变量（补偿GPS信号丢失）float odometryDistance = 0;float lastBearing = 0; void setup() { Serial.begin(9600); // 初始化GPS和电机（同案例1） // 添加路径点（示例：从A点到B点） waypoints.push({31.2304, 121.4737}); // 点A waypoints.push({31.2310, 121.4745}); // 点B} void loop() { // 1. 更新当前位置（同案例1） updateGPS(); // 2. 航位推算（DR）补偿（当GPS信号丢失时） if (gps.location.isValid()) { // 正常GPS更新 odometryDistance = 0; } else { // 通过电机编码器估算位移（需硬件支持） odometryDistance += getWheelEncoderDistance(); currentLat = calculateNewLat(currentLat, lastBearing, odometryDistance); currentLng = calculateNewLng(currentLng, lastBearing, odometryDistance); } // 3. 多路径点导航 if (!waypoints.isEmpty()) { GPSLocation nextTarget = waypoints.peek(); distanceToTarget = TinyGPSPlus::distanceBetween(currentLat, currentLng, nextTarget.lat, nextTarget.lng); if (distanceToTarget < 2.0) { // 到达当前路径点（误差阈值2米） waypoints.pop(); // 切换到下一个点 } else { // 继续跟踪当前目标点（同案例1的PID控制） } }} // 简化版航位推算函数（需根据实际坐标系调整）float calculateNewLat(float lat, float bearing, float distance) { return lat + (distance * cos(bearing)) / 111320.0; // 1度纬度≈111.32km}

要点解读：

路径点队列：支持多目标点导航，通过队列管理任务顺序。
航位推算（DR）：结合电机编码器或IMU数据估算位移，弥补GPS信号丢失时的定位问题。
坐标转换精度：高纬度地区需使用更精确的地理计算库（如GeographicLib）。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
