PX4-ROS2通信中间件

1. PX4飞行模式切换1

详细的PX4飞行模式介绍请参考PX4官方文档1，在此处只说明如何在offboard mode下利用程序进行飞行模式切换。

void OffboardControl::publish_vehicle_command(uint16_t command, double param1, double param2, double param3){VehicleCommand msg{};msg.param1 = param1;msg.param2 = param2;msg.param3 = param3;msg.command = command;msg.target_system = 1;msg.target_component = 1;msg.source_system = 1;msg.source_component = 1;msg.from_external = true;msg.timestamp = this->get_clock()->now().nanoseconds() / 1000;vehicle_command_publisher_->publish(msg);}
// Change to Offboard mode after 10 setpointsthis->publish_vehicle_command(VehicleCommand::VEHICLE_CMD_DO_SET_MODE, 1, 6, 0);// Land the vehicle this->publish_vehicle_command(VehicleCommand::VEHICLE_CMD_NAV_LAND, 0, 0, 0);// Exit offboard mode (e.g., switch to manual mode)this->publish_vehicle_command(VehicleCommand::VEHICLE_CMD_DO_SET_MODE, 1, 0, 0); // Disarm the vehiclethis->publish_vehicle_command(VehicleCommand::VEHICLE_CMD_COMPONENT_ARM_DISARM, 0, 0);// Exit offboard mode (switch to position mode)this->publish_vehicle_command(VehicleCommand::VEHICLE_CMD_DO_SET_MODE, 1, 4, 4);// Exit offboard mode (switch to altitude mode)this->publish_vehicle_command(VehicleCommand::VEHICLE_CMD_DO_SET_MODE, 1, 4, 2);// Exit offboard mode (switch to land mode)this->publish_vehicle_command(VehicleCommand::VEHICLE_CMD_DO_SET_MODE, 1, 4, 5);// Exit position mode (switch to offboard mode)this->publish_vehicle_command(VehicleCommand::VEHICLE_CMD_DO_SET_MODE, 1, 6, 0);

以this->publish_vehicle_command(VehicleCommand::VEHICLE_CMD_DO_SET_MODE, 1, 4, 5);为例，
command is VehicleCommand::VEHICLE_CMD_DO_SET_MODE, which sets the vehicle mode. For more details about VehicleCommand, 请参考 mav_commands。

  • param1 is 1, indicating the base mode. 1：使用PX4自定义主模式。在此处会发现 MAV_MODE中并没有关于枚举1的信息，因为PX4中使用部分自定义MAVLink协议。事实上，param1 = 奇数数字都代表着使用PX4自定义主模式。PX4固件中部分自定义MAVLink关于飞行模式的文件位于PX4-Autopilot/src/modules/commander/Commander.cpp和PX4-Autopilot/src/modules/commander/Commander.hpp路径下。此处将部分Commander.cpp代码摘出：
77 typedef enum VEHICLE_MODE_FLAG {VEHICLE_MODE_FLAG_CUSTOM_MODE_ENABLED = 1, /* 0b00000001 Reserved for future use. | */VEHICLE_MODE_FLAG_TEST_ENABLED = 2, /* 0b00000010 system has a test mode enabled. This flag is intended for temporary system tests and should not be used for stable implementations. | */VEHICLE_MODE_FLAG_AUTO_ENABLED = 4, /* 0b00000100 autonomous mode enabled, system finds its own goal positions. Guided flag can be set or not, depends on the actual implementation. | */VEHICLE_MODE_FLAG_GUIDED_ENABLED = 8, /* 0b00001000 guided mode enabled, system flies MISSIONs / mission items. | */VEHICLE_MODE_FLAG_STABILIZE_ENABLED = 16, /* 0b00010000 system stabilizes electronically its attitude (and optionally position). It needs however further control inputs to move around. | */VEHICLE_MODE_FLAG_HIL_ENABLED = 32, /* 0b00100000 hardware in the loop simulation. All motors / actuators are blocked, but internal software is full operational. | */VEHICLE_MODE_FLAG_MANUAL_INPUT_ENABLED = 64, /* 0b01000000 remote control input is enabled. | */VEHICLE_MODE_FLAG_SAFETY_ARMED = 128, /* 0b10000000 MAV safety set to armed. Motors are enabled / running / can start. Ready to fly. Additional note: this flag is to be ignore when sent in the command MAV_CMD_DO_SET_MODE and MAV_CMD_COMPONENT_ARM_DISARM shall be used instead. The flag can still be used to report the armed state. | */VEHICLE_MODE_FLAG_ENUM_END = 129, /* | */} VEHICLE_MODE_FLAG;785case vehicle_command_s::VEHICLE_CMD_DO_SET_MODE: {786uint8_t base_mode = (uint8_t)cmd.param1;787uint8_t custom_main_mode = (uint8_t)cmd.param2;788uint8_t custom_sub_mode = (uint8_t)cmd.param3;789790uint8_t desired_nav_state = vehicle_status_s::NAVIGATION_STATE_MAX;791transition_result_t main_ret = TRANSITION_NOT_CHANGED;792793if (base_mode & VEHICLE_MODE_FLAG_CUSTOM_MODE_ENABLED) {794/* use autopilot-specific mode */795if (custom_main_mode == PX4_CUSTOM_MAIN_MODE_MANUAL) {796desired_nav_state = vehicle_status_s::NAVIGATION_STATE_MANUAL;
  • param2 is 4, indicating the custom main mode (Position Control Mode).
  • param3 is 5, indicating the custom sub mode (Land).

关于命令VEHICLE_CMD_DO_SET_MODE相应的7个参数介绍如下：

Param (Label) Description Values 1 (Mode) Mode MAV_MODE 2 (Custom Mode) Custom mode - this is system specific, please refer to the individual autopilot specifications for details. 3 (Custom Submode) Custom sub mode - this is system specific, please refer to the individual autopilot specifications for details. 4 Empty 5 Empty 6 Empty 7 Empty

Additional Information

The px4_custom_mode struct and its related enums define the possible main and sub-modes for the PX4 autopilot:

Main Modes
  • PX4_CUSTOM_MAIN_MODE_MANUAL
  • PX4_CUSTOM_MAIN_MODE_ALTCTL
  • PX4_CUSTOM_MAIN_MODE_POSCTL
  • PX4_CUSTOM_MAIN_MODE_AUTO
  • PX4_CUSTOM_MAIN_MODE_ACRO
  • PX4_CUSTOM_MAIN_MODE_OFFBOARD
  • PX4_CUSTOM_MAIN_MODE_STABILIZED
  • PX4_CUSTOM_MAIN_MODE_RATTITUDE_LEGACY
  • PX4_CUSTOM_MAIN_MODE_SIMPLE
  • PX4_CUSTOM_MAIN_MODE_TERMINATION
Sub-Modes for AUTO
  • PX4_CUSTOM_SUB_MODE_AUTO_READY
  • PX4_CUSTOM_SUB_MODE_AUTO_TAKEOFF
  • PX4_CUSTOM_SUB_MODE_AUTO_LOITER
  • PX4_CUSTOM_SUB_MODE_AUTO_MISSION
  • PX4_CUSTOM_SUB_MODE_AUTO_RTL
  • PX4_CUSTOM_SUB_MODE_AUTO_LAND
  • PX4_CUSTOM_SUB_MODE_AUTO_FOLLOW_TARGET
  • PX4_CUSTOM_SUB_MODE_AUTO_PRECLAND
  • PX4_CUSTOM_SUB_MODE_AUTO_VTOL_TAKEOFF
  • PX4_CUSTOM_SUB_MODE_EXTERNAL1 to PX4_CUSTOM_SUB_MODE_EXTERNAL8

Refer to the px4_custom_mode.h file for more details.

2. 传感器数据获取

Micro-XRCE-DDS-Agent启动后，会有如下话题：

/fmu/in/actuator_motors/fmu/in/actuator_servos/fmu/in/arming_check_reply/fmu/in/aux_global_position/fmu/in/config_control_setpoints/fmu/in/config_overrides_request/fmu/in/goto_setpoint/fmu/in/manual_control_input/fmu/in/message_format_request/fmu/in/mode_completed/fmu/in/obstacle_distance/fmu/in/offboard_control_mode/fmu/in/onboard_computer_status/fmu/in/register_ext_component_request/fmu/in/sensor_optical_flow/fmu/in/telemetry_status/fmu/in/trajectory_setpoint/fmu/in/unregister_ext_component/fmu/in/vehicle_attitude_setpoint/fmu/in/vehicle_command/fmu/in/vehicle_command_mode_executor/fmu/in/vehicle_mocap_odometry/fmu/in/vehicle_rates_setpoint/fmu/in/vehicle_thrust_setpoint/fmu/in/vehicle_torque_setpoint/fmu/in/vehicle_trajectory_bezier/fmu/in/vehicle_trajectory_waypoint/fmu/in/vehicle_visual_odometry/fmu/out/battery_status/fmu/out/estimator_status_flags/fmu/out/failsafe_flags/fmu/out/manual_control_setpoint/fmu/out/position_setpoint_triplet/fmu/out/sensor_combined/fmu/out/timesync_status/fmu/out/vehicle_attitude/fmu/out/vehicle_control_mode/fmu/out/vehicle_global_position/fmu/out/vehicle_gps_position/fmu/out/vehicle_land_detected/fmu/out/vehicle_local_position/fmu/out/vehicle_odometry/fmu/out/vehicle_status

在PX4 ROS 2通信中，/fmu/out/和/fmu/in/是用于与飞行控制单元（Flight Management Unit, FMU）进行数据交换的主题（topics）前缀。
/fmu/out/前缀表示从飞行控制单元（FMU）发布的消息。这些消息通常包含飞行器的状态、传感器数据和其他实时信息。以下是一些常见的/fmu/out/主题：

  • /fmu/out/vehicle_status: 发布飞行器的状态信息，包括飞行模式、上锁状态等。
  • /fmu/out/vehicle_odometry: 发布飞行器的里程计信息，包括位置、速度和姿态。
  • /fmu/out/manual_control_setpoint: 发布手动控制设定点信息，包括摇杆输入值。
    这些主题用于从飞行控制单元获取实时数据，以便在地面站或其他ROS 2节点中进行处理和显示。
    /fmu/in/前缀表示发送到飞行控制单元（FMU）的消息。这些消息通常包含控制命令和设定点，用于控制飞行器的行为。以下是一些常见的/fmu/in/主题：
  • /fmu/in/vehicle_command: 发送飞行器命令，例如起飞、降落、切换飞行模式等。
  • /fmu/in/offboard_control_mode: 发送离板控制模式设定，用于启用或禁用离板控制。
  • /fmu/in/trajectory_setpoint: 发送轨迹设定点，用于指定飞行器的目标位置、速度和姿态。

这些主题用于向飞行控制单元发送控制指令，以便实现飞行器的自动化控制和任务执行。
/fmu/out/和/fmu/in/主题前缀在PX4 ROS 2通信中起着关键作用，分别用于从飞行控制单元获取数据和向飞行控制单元发送控制命令。通过这些主题，可以实现飞行器的实时监控和自动化控制。

我们常用的话题是/fmu/out/vehicle_odometry，其消息格式如下：

# Vehicle odometry data. Fits ROS REP 147 for aerial vehiclesuint64 timestamp# time since system start (microseconds)uint64 timestamp_sampleuint8 POSE_FRAME_UNKNOWN = 0uint8 POSE_FRAME_NED = 1 # NED earth-fixed frameuint8 POSE_FRAME_FRD = 2 # FRD world-fixed frame, arbitrary heading referenceuint8 pose_frame # Position and orientation frame of referencefloat32[3] position # Position in meters. Frame of reference defined by local_frame. NaN if invalid/unknownfloat32[4] q # Quaternion rotation from FRD body frame to reference frame. First value NaN if invalid/unknownuint8 VELOCITY_FRAME_UNKNOWN = 0uint8 VELOCITY_FRAME_NED = 1 # NED earth-fixed frameuint8 VELOCITY_FRAME_FRD = 2 # FRD world-fixed frame, arbitrary heading referenceuint8 VELOCITY_FRAME_BODY_FRD = 3 # FRD body-fixed frameuint8 velocity_frame # Reference frame of the velocity datafloat32[3] velocity # Velocity in meters/sec. Frame of reference defined by velocity_frame variable. NaN if invalid/unknownfloat32[3] angular_velocity # Angular velocity in body-fixed frame (rad/s). NaN if invalid/unknownfloat32[3] position_variancefloat32[3] orientation_variancefloat32[3] velocity_varianceuint8 reset_counterint8 quality# TOPICS vehicle_odometry vehicle_mocap_odometry vehicle_visual_odometry# TOPICS estimator_odometry

VehicleOdometry消息提供了飞行器的详细里程计数据，包括位置、姿态、速度和角速度等信息。这些数据对于飞行器的导航和控制至关重要。

  • uint8 POSE_FRAME_NED = 1: NED（北东地）地球固定框架。
  • uint8 POSE_FRAME_FRD = 2: FRD（前右下）世界固定框架，任意航向参考。
  • uint8 pose_frame: 位置和姿态的参考框架。
  • float32[3] position: 位置（米）。参考框架由pose_frame定义。如果无效或未知，则为NaN。
  • float32[4] q: 从FRD机体框架到参考框架的四元数旋转。如果无效或未知，第一个值为NaN。

以上是VehicleOdometry比较关注的内容，首要关注的是，坐标系框架基于NED和FRD。其次可以获得当前无人机在NED-当地坐标系下的位置和从FRD-机体坐标系到NED-当地坐标系的坐标旋转信息。

3. 飞行轨迹发布

Trajectory Setpoint 消息介绍

TrajectorySetpoint消息用于描述飞行器在NED（北东地）框架中的轨迹设定点，包括位置、速度、加速度、加加速度、偏航角和偏航速度等信息。该消息是PID位置控制器的输入，需要在运动学上保持一致并且可行，以实现平滑飞行。将某个值设置为NaN表示该状态不受控制。

字段说明

  • uint64 timestamp: 系统启动以来的时间戳（微秒）。

  • float32[3] position: 在NED本地世界框架中的位置（米）。

    • 该字段表示飞行器在NED框架中的目标位置。
    • 如果某个值设置为NaN，则表示该位置状态不受控制。

  • float32[3] velocity: 在NED本地世界框架中的速度（米/秒）。

    • 该字段表示飞行器在NED框架中的目标速度。
    • 如果某个值设置为NaN，则表示该速度状态不受控制。

  • float32[3] acceleration: 在NED本地世界框架中的加速度（米/秒²）。

    • 该字段表示飞行器在NED框架中的目标加速度。
    • 如果某个值设置为NaN，则表示该加速度状态不受控制。

  • float32[3] jerk: 在NED本地世界框架中的加加速度（米/秒³）。

    • 该字段用于记录飞行器在NED框架中的加加速度（用于日志记录）。
    • 如果某个值设置为NaN，则表示该加加速度状态不受控制。

  • float32 yaw: 期望姿态的欧拉角（弧度），范围为-PI到+PI。

    • 该字段表示飞行器的目标偏航角。
    • 如果设置为NaN，则表示该偏航角状态不受控制。

  • float32 yawspeed: 围绕NED框架z轴的角速度（弧度/秒）。

    • 该字段表示飞行器的目标偏航速度。
    • 如果设置为NaN，则表示该偏航速度状态不受控制。
使用实例

注意该发布者发布的无人机轨迹信息都是在NED-当地坐标系下，而不是在FRD-机体坐标系下。

void OffboardControl::publish_trajectory_setpoint(){TrajectorySetpoint msg{};msg.position = {0.0, 0.0, -5.0};msg.yaw = -3.14; // [-PI:PI]msg.timestamp = this->get_clock()->now().nanoseconds() / 1000;trajectory_setpoint_publisher_->publish(msg);}
Trajectory Setpoint消息
# Trajectory setpoint in NED frame# Input to PID position controller.# Needs to be kinematically consistent and feasible for smooth flight.# setting a value to NaN means the state should not be controlleduint64 timestamp # time since system start (microseconds)# NED local world framefloat32[3] position # in metersfloat32[3] velocity # in meters/secondfloat32[3] acceleration # in meters/second^2float32[3] jerk # in meters/second^3 (for logging only)float32 yaw # euler angle of desired attitude in radians -PI..+PIfloat32 yawspeed # angular velocity around NED frame z-axis in radians/second

PX4-ROS2相关坐标系转换

1. 相机坐标系2与机体坐标系转换

aruco_position_frd.point.x = -msg->pose.position.y;//此处又涉及相机坐标系到机体坐标系的转换aruco_position_frd.point.y = msg->pose.position.x;aruco_position_frd.point.z = msg->pose.position.z;

这里相机坐标系的原点与机体坐标系的原点重合，相机坐标系相当于FRD-机体坐标系绕着Z轴方向顺时针旋转90°。一般我们认为相机的拍摄方向是z轴正方向，右手边是x轴正方向，下边是y轴正方向。而FRD-机体坐标系下，无人机前方是x轴正方向，右手边是y轴正方向，向下是无人机z轴正方向。

坐标系 原点 X 轴 Y 轴 Z 轴 相机坐标系 相机的光心 右侧 下方 前方 FRD-机体坐标系 无人机的重心 无人机前方 无人机右侧 无人机下方

相机坐标系
请添加图片描述

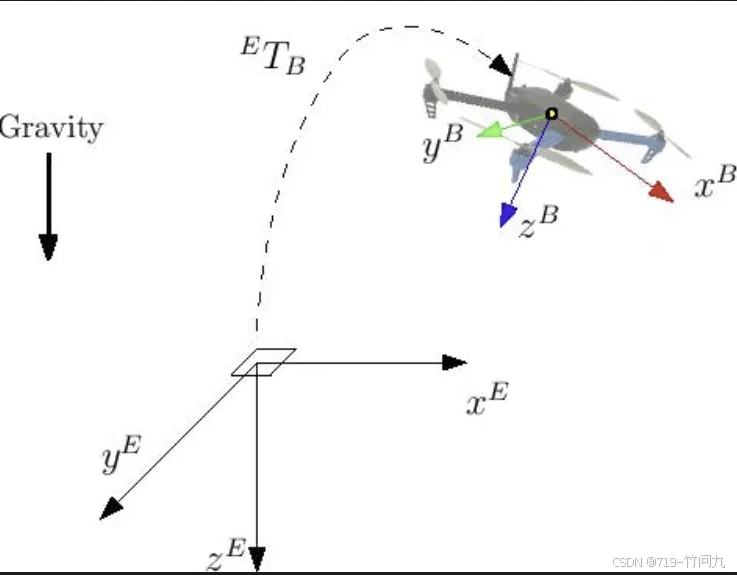

FRD-机体坐标系

2. 当地坐标系与机体坐标系转换3

坐标系 原点 X 轴 Y 轴 Z 轴 应用场景 NED-当地坐标系 无人机起飞点 正北方向 正东方向 向下 用于导航和控制算法，提供局部笛卡尔框架 FRD-机体坐标系 无人机重心 无人机前方 无人机右侧 向下 用于描述无人机的姿态和运动

NED-当地坐标系，通常用于无人机的导航和控制，提供一个固定的参考框架。在实际飞行中，X轴方向指向地球正北方向，但由于IMU或者GPS受到干扰，罗盘指向正北方向会发生变化，也就意味着PX4飞控每次重启的NED-当地坐标系都会发生改变。
从仿真到实践：无人机GPS引导的视觉识别ArUco码精准降落的软件在环仿真Demo（二）_aruco定位降落
目前PX4飞控一种控制方式，通过发布TrajectorySetpoint message给飞控飞行轨迹，飞控会按照飞行轨迹进行飞行。但是飞行轨迹是在NED-当地坐标系下，如果我们想控制无人机一个向前飞行的速度，则必须将FRD-机体坐标系下无人机的速度转换到NED-当地坐标系下无人机的速度。以下是转换代码：

geometry_msgs::msg::PointStamped Position_Transform_From_FRD_To_NED(geometry_msgs::msg::PointStamped point_frd){ // Transform a point from FRD (body frame) to NED (local frame) geometry_msgs::msg::PointStamped point_ned; // Perform the transformation using the provided transform_stamped tf2::doTransform(point_frd, point_ned, transform_stamped); return point_ned;}geometry_msgs::msg::PointStamped Velosity_Transform_From_FRD_To_NED(geometry_msgs::msg::PointStamped point_frd){ // Transform a point from FRD (body frame) to NED (local frame) geometry_msgs::msg::PointStamped point_ned; // Perform the transformation using the provided transform_velosity_stamped tf2::doTransform(point_frd, point_ned, transform_velosity_stamped); return point_ned;}void vehicle_odometry_callback(const px4_msgs::msg::VehicleOdometry::SharedPtr msg){ // Extract quaternion from the message tf2::Quaternion q( msg->q[1], msg->q[2], msg->q[3], msg->q[0]); // Set up the transform for position transform_stamped.header.frame_id = \"NED earth-fixed frame\"; // NED frame transform_stamped.child_frame_id = \"FRD body frame\"; transform_stamped.transform.translation.x = msg->position[0]; transform_stamped.transform.translation.y = msg->position[1]; transform_stamped.transform.translation.z = msg->position[2]; transform_stamped.transform.rotation.x = q[0]; transform_stamped.transform.rotation.y = q[1]; transform_stamped.transform.rotation.z = q[2]; transform_stamped.transform.rotation.w = q[3]; // Set up the transform for velocity transform_velosity_stamped.header.frame_id = \"NED earth-fixed frame\"; // NED frame transform_velosity_stamped.child_frame_id = \"FRD body frame\"; transform_velosity_stamped.transform.translation.x = 0; transform_velosity_stamped.transform.translation.y = 0; transform_velosity_stamped.transform.translation.z = 0; transform_velosity_stamped.transform.rotation.x = q[0]; transform_velosity_stamped.transform.rotation.y = q[1]; transform_velosity_stamped.transform.rotation.z = q[2]; transform_velosity_stamped.transform.rotation.w = q[3];}

在代码中，transform_stamped 和 transform_velosity_stamped 是两个 tf2::TransformStamped 对象，用于存储坐标变换信息：

  • transform_stamped：用于位置变换，包含从 FRD（机体坐标系）到 NED（当地坐标系）的位置和姿态信息。
  • transform_velosity_stamped：用于速度变换，通常位置部分为零，仅包含姿态信息，用于将 FRD 坐标系下的速度转换到 NED 坐标系。

这两个对象是 tf2 库中的核心数据结构，用于在不同坐标系之间进行变换。
我们订阅话题/fmu/in/vehicle_odometry而不订阅/fmu/in/vehicle_local_position，是因为后者必须要在户外具有GPS信息。

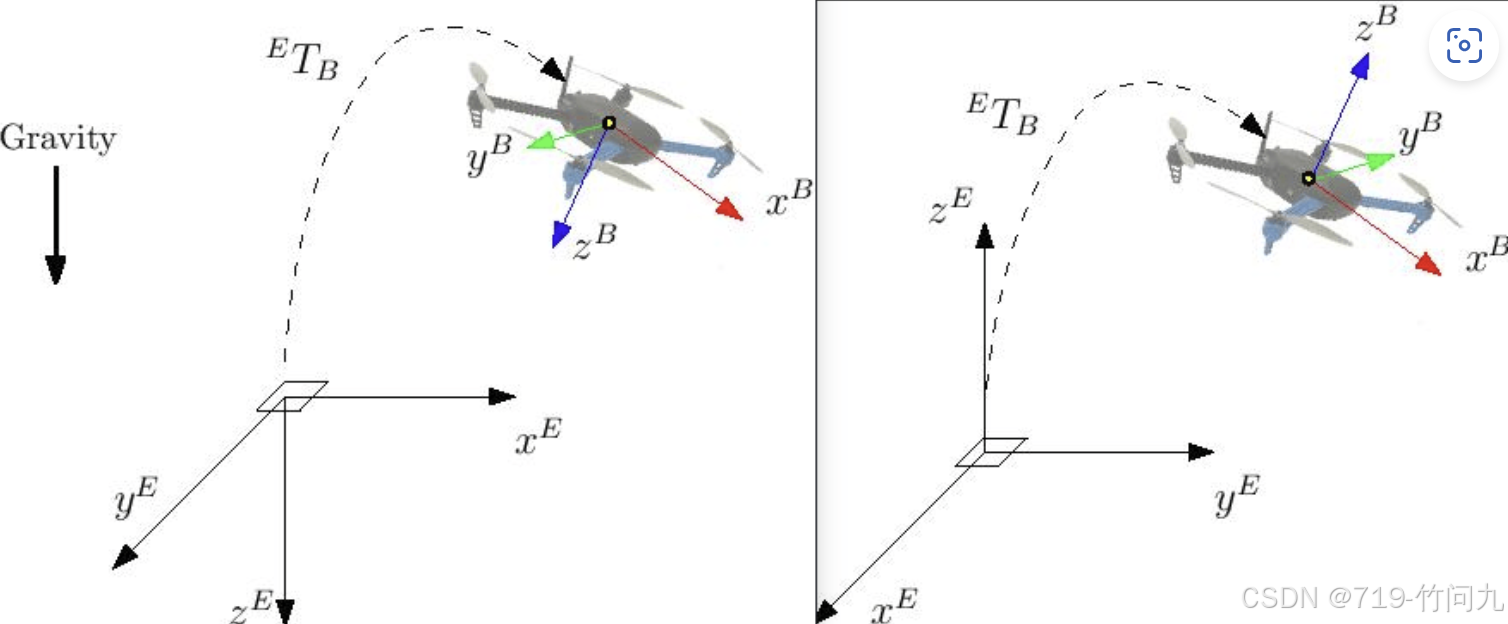

3. NED-当地坐标系与ENU-当地坐标系转换3

FRD（NED）约定：除非在相关消息定义中明确指定，否则所有 PX4 主题都采用 FRD（NED）约定。因此，想要与 PX4 交互的 ROS 2 节点必须注意坐标系约定。
ROS中约定的坐标系与PX4约定的坐标系并不相同，需要坐标系转换。

框架 ROS ROS 机体 FRD (X Forward, Y Right, Z Down) FLU (X Forward, Y Left, Z Up) 世界坐标系 FRD or NED (X North, Y East, Z Down) FLU or ENU (X East, Y North, Z Up)
// 定义坐标系转换函数Eigen::Vector3d ned_to_enu(const Eigen::Vector3d& ned_position) { // NED to ENU transformation // 1. Rotate pi/2 around Z-axis (up) // 2. Rotate pi around X-axis (old East/new North) Eigen::Vector3d enu_position; enu_position << ned_position.y(), -ned_position.x(), ned_position.z(); return enu_position;}Eigen::Vector3d enu_to_ned(const Eigen::Vector3d& enu_position) { // ENU to NED transformation // 1. Rotate pi around X-axis (old North/new East) // 2. Rotate -pi/2 around Z-axis (down) Eigen::Vector3d ned_position; ned_position << -enu_position.y(), enu_position.x(), enu_position.z(); return ned_position;}

  1. PX4飞行模式 link ↩︎ ↩︎

  2. 相机模型、参数和各个坐标系(世界坐标系、相机坐标系、归一化坐标系、图像坐标系、像素坐标系之间变换 link ↩︎

  3. ROS 2 & PX4 Frame Conventions link ↩︎ ↩︎
